Крепление фасадного утеплителя к газобетону

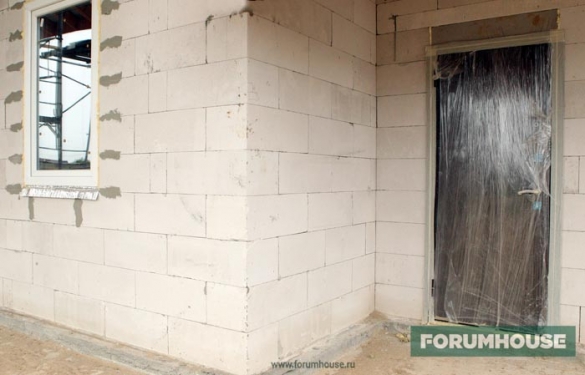

Все об утеплении дома из газобетона

Одна из отличительных особенностей газобетона – его высокие теплоизоляционные свойства. Это достигается введением в состав бетонной смеси специального пенообразующего агента (может использоваться алюминиевая пудра или порошок). Выделяющиеся пузырьки водорода в итоге равномерно распределяются по всему объему газобетона. По сравнению с обычным бетоном газобетон гораздо хуже проводит тепло.

Казалось бы, дополнительное утепление для такого материала не потребуется, но это предположение не всегда верно. Пожалуй, только в теплом климате и в условиях очень мягкой европейской зимы не потребуется дополнительная теплоизоляция. Во всех остальных случаях желательно утепление газобетона как внутри здания, так и снаружи. При этом нужно учитывать множество факторов при выборе теплоизоляционного материала и технике выполнения работ.

Утепление — зачем это нужно?

Частая причина необходимости утепления стен из пено- и газобетона — нарушение правила их укладки: для удешевления строительства вместо клея используется обычный цементный раствор. Теплоизоляционные качества при этом снижаются из-за многочисленных «мостиков холода».

Использование цемента вместо клея при укладке пеноблоков.

При помощи «термошубы» продлевают жизнь дому, в противном случае, попадая в поры ячеистых бетонов, влага зимой замерзает, расширяется и разрывает материал. Слой утеплителя помогает исключить возникновение внутри стен «точки росы», содержать их в постоянной зоне положительных температур и минимума влажности.

Процесс утепления изнутри в этой статье не будет рассматриваться, поскольку не является технологически верным решением и приводит к негативным последствиям для строения.

2 Как правильно выбирать?

Именно от фасадных дюбелей, элементов, казалось бы, вторичных, в большей степени зависит долговечность и надежность наружной теплоизоляции стен.

Не рекомендуется экономить на данном материале, так как при использовании некачественных дюбелей увеличивается риск того, что крепление теплоизоляции не будет обладать требуемой прочностью, в результате чего под воздействием внешних механических и атмосферных нагрузок оно может начать отслаиваться, либо попросту отвалиться.

Даже если утепление фасада выполнено согласно всем требованиям технологии, с применением гидроизоляционной защиты, при использовании склонных к впитыванию жидкости материалов, существует возможность того, что в теплоизоляцию будет проникать влага – с окружающей среды, либо в виде образующего конденсата.

Любой теплоизоляционный материал с низкой гидрофобностью – шлаковата, стекловолоконная вата, в некоторой мере пенополистирол, при впитывании воды очень сильно набирает в весе, что ведет к серьезному увеличению нагрузок на несущие конструкции.

Конструкция фасадного дюбеля для теплоизоляции

Важно, чтобы использующиеся для крепления дюбеля на Изоспан АМ обладали должным запасом прочности, и были способны выдержать циклы набора и потери влаги утеплителем, при которых существенно меняется вес последнего.

В целом, выбирая фасадный дюбель для крепления теплоизоляции, необходимо учитывать следующие параметры.

  1. Вид утеплителя – разные теплоизоляционные материалы обладают отличающейся плотностью, и, как следствие, разным весом. Для фиксации теплоизоляции из экструдированного пенополистирола (пенокплекса) нельзя использовать дюбеля, которыми выполняется крепление минваты к стене (минеральная вата крепится металлическим дюбелем, плиты пеноплекска – пластиковым), и т. д.
  2. Необходимо учитывать толщину теплоизоляционного материала.
  3. Климатические условия – температурный режим, скорость ветра, количество среднегодовых осадков, и тому подобные факторы также влияют на то, какими дюбелями необходимо крепить фасадный утеплитель.
  4. Высота здания – согласно требованиям СНиП (строительные нормы и правила), для крепления теплоизоляции к фасадам многоэтажных зданий требуются дюбеля с повышенными прочностными характеристиками.
  5. Материал фасада – для стен из газосиликатных блоков, кирпича, пенобетона, дерева, используются разные крепежи.

2.1 Основные производители

Выбирая фасадные дюбеля для крепления пеноплекса, либо минваты, имеет смысл отдавать предпочтение отечественным производителям. По техническим характеристикам их изделия не уступают зарубежным аналогам, однако стоимость продукции наших заводов на порядок ниже.

Ведущим отечественным производителем фасадных дюбелей является «Бийский завод стеклопластиков». Продукция данного завода отличается оптимальным соотношением цены и качества.

Линейка изделий для крепления утеплителей к стене фасада у данного предприятиями представлена следующими дюбелями: ДС-1, ДС-2, и ДС-3 на пароизоляцию Изоспан В.

Читать еще:  Утеплитель не впитывающий влагу и не горючий

Бийский дюбель ДС-2

Это полимерные дюбеля, обладающие стеклопластиковым основанием, которое по прочностным характеристиками практически не уступает металлическому гвоздю, однако имеет на порядок меньшую теплопроводность.

Рассмотрим основные технические характеристики дюбелей, который производит «Бийский завод стеклопластика»:

  • Диаметр анкерной части, мм: ДС1 – 10, ДС2 – 5, ДС3 – 7.5;
  • Длина анкерной части, мм: ДС1 – 60/100, ДС2 – 50/100, ДС3 – 60/100;
  • Диаметр тарельчатой шапки, мм: ДС1 – 60/100, ДС2 – 60/100, ДС3 – 60/100;
  • Граничное усилие на вырыв из основания, Н: ДС1 – 1500—2500; ДС2 – 1300—2500; ДС3 – 1000—2000;
  • Температурный режим: от -60 до +75 градусов.

Дюбеля ДС1 и ДС2, с анкером длиною в 50 мм, используются для крепления минваты и пеноплекса к фасадам из тяжелого бетона, либо полнотелого кирпича.

ДС2 с анкером в 80 мм – оптимальный вариант для фиксации теплоизоляции из минваты в вспененном бетоне, либо пустотелом кирпиче.

Продукция маркировки ДС1, ДС2 и ДС3 с анкерами 100 мм предназначаются для фиксации любых утеплителей – пеноплекса, минваты, в фасадах из материалов, обладающих невысокой плотностью – пенобетона и газобетона.

Среди изделий из термоголовкой наилучшим вариантом являются дюбеля Izo от компании Tech-Krep.

Крепежи Izo могут применяться для крепления теплоизоляции к любым поверхностям – бетону, кирпичу, газосиликату. Izo состоит из двухсегментной распорной части, шапки, анкера, диаметром в 10 мм, и гвоздя из нейлона.

Для фиксации квадратного метра теплоизоляции требуется 5 штук Tech-Krep Izo, при этом, минимальная глубина анкеровки у Izo составляет 40 мм.

2.2 Особенности монтажа фасадных дюбелей (видео)

Крепление фасадного утеплителя к газобетону

Длина 110, 150, 190

При утеплении стен помимо клеевых смесей необходимо производить механическую фиксацию плит теплоизоляции при помощи специализированного крепежа — тарельчатого дюбеля. Для изоляции стен из пористых оснований (газо-, пенобетонов и тп.) использование таких дюбелей не редко приводит к вырыванию крепежа из основания. Для предотвращения этого эффекта рекомендуем применять специальный винтовой тарельчатый крепеж – ШУРУП Ф18

ШУРУП Ф18 — Предназначен для крепления строительной изоляции к пористым бетонам (газо-, пено-, полистиролбетон), и другим конструкционным материалам малой плотности (пеностекло, древесные плиты, арболит и т.д.)

Рекомендуется для фиксации мягких мембран в инверсионных (реконструируемых) кровлях на битумной, ЦСП, рулонной основе и т.д. без демонтажа старого основания

Благодаря увеличенной, по сравнению со стандартными анкерами, площади контакта резьбовой части, ШУРУП Ф18 обеспечивает великолепную фиксацию и не разрушает структуру пористого основания.

Преимущества:

  • Не является мостиком холода, так как обладает низкой теплопроводностью и не имеет металлических элементов;
  • Выдерживает нагрузку на вырыв в автоклавном газобетоне D300-600 не менее 1.3 кН;
  • В случае пористых низкоплотных оснований устанавливается без предварительного засверливания;
  • Обладает высокой прочностью на разрыв и долговечностью;
  • Не боится влаги и коррозии;
  • Имеет малый вес, что удобно при транспортировке;
  • Не горюч;
  • Устойчив к агрессивным химическим и атмосферным воздействиям.

Материал основания:

Тип изоляции:

Теплоизоляция из вспененного (EPS/ППС) и экструдированного (XPS/ЭППС) полистирола, полиизоци- анурата (PIR/ПИР) и пенополиуретана (PUR/ПУР), минеральной и каменной ваты, а также паро-, ветро- и гидроизоляция и профилированные мембраны.

Материал ШУРУПА Ф18: модифицированный полиамид с высокими прочностными характеристиками

Область применения:

2) Стеновые конструкции

4) Элементы несъемной опалубки при формировании: a.Колонн b.Фундаментов (ленточных, тавровых, УШП и т.д.)

5)Термо тоннели грунтовые для ХВС / ГВС / КНС

6) Хозяйственно-бытовые предметы:

  • Термо кубы;
  • Будки, ульи, птичники;
  • Мебель из полистирольных армированных плит для хамам, бань и душевых ванных комнат;
  • Рекламные объёмные фигуры.

— «якорем» в легком бетоне, для последующей его анкеровки;

— для крепления гибкой связи между пено-, газобетоном и кирпичной кладкой.

Используется для соединения слоёв теплоизоляции между собой и крепления мембран непосредственно к утеплителю.

Расчет:

Подбор длины крепежа (в мм) производится по формуле:

Dl = 20 + i + K + х + T, где

i – глубина анкеровки (не менее 70мм);

К – толщина клеевого слоя, используемого для фиксации теплоизоляции (не менее 10мм);

х — величина кривизны стены здания и/или толщина старого штукатурного слоя и глубина повреждения основания;

Т – толщина используемой теплоизоляции;

При утеплении фасадов рекомендуется соблюдать правила нормативной документации по производству работ. Необходимо заранее подготавливать основания, по возможности удалять старую штукатурку, поскольку она не может служить основой. Не рекомендуется применять сверла с высоким радиальным биением.

Стоимость крепежа:

МаркаОбласть примененияДиапазон толщин, ммЦена, руб./шт.
Длина 110ммИспользуется для крепления слоёв теплоизоляции к легким пенобетонам, газобетонам, полистиролбетонам Может служить якорем в легком бетоне для последующей его анкеровки. Отсутствие мостиков холода. Применяется при строительстве и ремонте мягких кровель. Монтаж: в предварительно засверленное отверстие дрелью на низких оборотах с шестигранной насадкойШуруп d=18 мм,10
Длина 150 мм11
Длина 190мм13
Манжета дожимная с термоколпачкомИспользуется для крепления листовых теплоизоляционных материалов к профнастилу, древесно-стружечным плитам и т.п.Ø=60мм3

Основные этапы монтажа:

Для слабых оснований:

Для прочных оснований:

* Шестигранная насадка поставляется в комплекте к каждой упаковке с шурупами

Примечания:

Работа с ШУРУПОМ Ф18 не требует специальных навыков. В большинстве случаев не требует предварительного засверливания. ШУРУП Ф18 закручивается шестигранной насадкой дрелью на низких оборотах или шуруповертом или при помощи шестигранного ключа.

Методы утепления газобетона снаружи

Существует несколько технологий, с помощью которых проводится наружное утепление стен дома из газобетона. Их необходимо выполнять строго по инструкции. Также лучше не проводить замену материалов на эквивалентные, но по более низкой цене. Например, специальный клей или штукатурный раствор для утепления меняют на дешевый и низкокачественный клей для плитки. Со своей задачей он справится, но при этом паропроникающая способность и срок эксплуатации намного снизятся. Теперь подробнее остановимся на самих вариантах утепления стен снаружи.

«Мокрый» легкий вариант

«Мокрая» технология по правде не соответствует названию. Состояние фасада при этом остается исключительно сухим. Фиксация утеплителя на стены дома производится при помощи клея и дюбелей с широкой головкой. После этого наносятся два выравнивающих слоя штукатурной смеси, между которыми помещается армирующая сетка из пластика. Состояние стен из газобетона изначально ровное, поэтому они не нуждаются в дополнительной подготовке. Необходимо только избавиться от покрывающей их пыли. В качестве отделки применяются штукатурки декоративного типа или пористые керамические плитки для облицовки.

«Мокрый» тяжелый вариант

Данная технология применяется при облицовке фасада камнем или тяжелыми плитами на основе керамики. При этом утеплитель не сажается на клей, а прикрепляется к стене массивными крючками. Поверх кладется прочная сетка из металла. Полученная конструкция закрепляется металлическими пластинами. На сетку наносится толстый слой штукатурки на основе песка и цемента (20-40 мм). На завершающем этапе укладывается камень. Данный вариант потребует больших затрат, нежели «легкий».

«Сухой» вариант (Вентилируемый фасад)

Известен также как вентилируемый или навесной фасад. В его основе лежит металлический или деревянный каркас, который создается снаружи фасада. В областях между его частями устанавливается утепление, в качестве которого выступает минвата, стекловата или пенопласт.

Совет от «фасадца»

Совет: Пенопласту лучше не отдавать предпочтение. Это связано с его высокими показателями пожароопасности. Восходящие потоки воздуха вентфасада могут способствовать возгоранию этого утеплителя. Поэтому лучше потратить немного больше средств на приобретение минваты и тем самым обезопасить свое жилище от пожара.

Обшивка каркаса чаще всего делается сайдингом из металла или пластика либо деревянной обшивочной доской. Керамогранитные плиты или плиты из натурального камня редко используются в частном строительстве для создания навесных фасадов дома. Стоимость этих материалов будет на порядок выше, чем у других, но благодаря большому сроку эксплуатации вентилируемого фасада из данных материалов, окупаемость произойдет примерно через 5 и более лет. Срок, конечно, не маленький, зато фасад долго не потребует ремонта.

Кирпичная облицовка

Данный вариант не предусматривает создания дополнительного каркаса, поэтому утеплитель можно монтировать прямо на поверхность стен. При этом следует не забывать про воздушный «карман» для вентиляции утеплительного материала. Этот вид утепления является самым дорогостоящим, так как большие затраты уйдут на то, чтобы закупить кирпич и увеличить поверхность фундамента.

Подводя итог, можно увидеть следующее: чтобы провести утепление дома из газобетона с оптимальным соотношением цены, качества и эстетической привлекательности, лучшими материалами для этой цели станут минеральная вата и пенопласт. Правильно созданная теплоизоляция поможет не терять драгоценное тепло и существенно сэкономить на отоплении.

Материал прочный, отличается высокой паропроходимостью. Использование минеральной ваты в качестве утеплителя обеспечит комфортную температуру и баланс влажности в помещении.

Срок эксплуатации материала составляет 70 лет. Минеральная вата более практична, по сравнению с пенополистиролом. Выпускается в виде плит и рулонов. Плиты размером 50х100 см считаются наиболее удобными в монтаже.

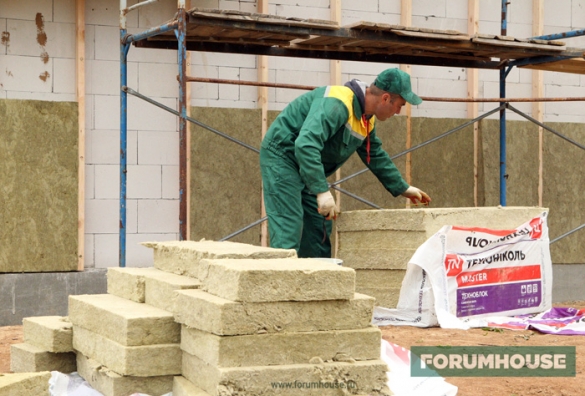

Порядок выполнения работ:

  • Внешние стены очищают от грязи и пыли при помощи щетки и металлической губки.
  • Утеплитель приклеивают с использованием специального клея.
  • Материал дополнительно фиксируют пластиковыми дюбелями.
  • После высыхания к стене прикрепляется стекловолоконная сетка, которая защитит строение от трещин на штукатурке и краске.
  • Поверх сетки наносят еще один слой клея.
  • После полного высыхания клея выполняют оштукатуривание стены.

Как уже говорилось ранее утеплитель для газобетона должен обладать отличной пароизоляцией. То есть для утепления газобетона не подойдёт OSB или другие «не дышащие» материалы. Свойством паропроницаемости обладают ветрозащитные плиты Изоплат.

Преимущества утеплителя для газобетона Изоплат:

— разрыв мостиков холодов в местах стыков

— исключены разрывы ветрозащитного слоя

— устойчивость к атмосферной влаге (пропитка из парафина)

— высокая теплоемкость (зимой будет тепло, а летом не жарко)

— экологически чистый натуральный материал

— дополнительная звукоизоляция от -23дБ

— простой и быстрый монтаж (на клей и фасадный дюбель)

— срок службы > 50лет!

Кроме того, на утеплитель для газобетона Изоплат толщиной от 25 мм можно нанести специальную паророницаемую штукатурку BAUMIT. Таким образом вы сразу решаете проблему утепления своего дома из газобетона и облицовки фасада.

Почему необходимо утепление

У газобетона пористая структура, за счет чего он характеризуется пониженной теплопроводностью – у сухого конструкционного блока этот коэффициент варьируется в пределах 0,096-0,14 Вт/(м·°C), в зависимости от плотности. Однако в кладке, даже с минимальной толщиной шва на клею, теплопроводность газобетона повышается.

Это происходит и за счет увеличения влажности, и за счет армопоясов и перемычек, и за счет разнообразного металлического крепежа.

Получаем: 3,65·0,7=2,55 м²·°C/Вт, против необходимых 3,13 м²·°C/Вт (для Москвы и области). То есть, в доме, сложенном из газобетонных блоков толщиной 375 мм, стены без дополнительного утепления будут активно выпускать тепло, что повлечет увеличение расходов на отопление. Следовательно, чтобы получить энергоэффективный газобетонный дом, что в условиях постоянного роста тарифов на энергоносители – одна из главных задач для частников, потребуется создание теплового контура по всему периметру, а не только защитно-декоративная отделка. Самым эффективным считается наружное утепление фасадов.

Наружное утепление предпочтительнее в силу нескольких факторов:

  • сохранение полезной площади дома;
  • защита стен от температурных колебаний;
  • увеличение срока службы несущих конструкций за счет смещения точки росы (зона вероятного выпадения конденсата) в тепловой контур.

Инструкция по утеплению пенопластом

  1. Подготовьте фасад. Если вы приобрели блоки неавтоклавного твердения, то потребуется выравнивание поверхности. Если блоки автоклавные, как у нас, то поверхность надо зачистить и загрунтовать.
  2. Закрепите направляющие каркасной системы на фасаде.
  3. Разместите пенопласт в промежутках между элементами каркаса, не забывая закреплять всё монтажной пеной или клеем.
  4. Перейдите к фиксации плит. Обшивку из пенопласта дополнительно укрепите пластиковыми дюбелями (металлические использовать нельзя, так как они создают мостики холода).
  5. Далее на слой пенопласта нанесите грунтовку, сверху закрепите стекловолоконной сеткой и наносите армирующий клей. Как только клей высохнет, выполните отделку декоративной или теплой штукатуркой.
