Как укрепить дверной проем в кирпичной стене?

Устройство проемов в кирпичных стенах должны производиться по правилам. В противном случае, велик риск сделать дверной проем стене неправильно и потом долго, болезненно и дорого его переделывать.
Поэтому, при устройстве нового или переделке старого проема нужно учитывать несколько нюансов. Первое – строительные нормативы, которые регулируют величину проема в зависимости от вида стен. В частности, максимальное устройство проемов в несущих стенах составляет от 70-200 см. в ширину при стандартной высоте 210 см. Не больше!

Рекомендуется, также, делать проем как можно ближе к центру стены, чтобы обеспечить равномерное распределение нагрузки.

Жителям нижних этажей повезло меньше всех, т.к. там максимальная ширина проема в несущей стене составляет только 90 см. Но не нужно расстраиваться раньше времени! Хитрость в том, что сделать проем шире все равно можно! Только нужно предусмотреть возведение замещающих опорных конструкций.
Кирпичные стены – одни из самых капризных в отношении подобных работ. Хотя считается, что они прочные, на самом деле, это не так. Поэтому ударная нагрузка может повредить кладку не только там, где нужно, но и вокруг. В связи с этим, специалисты рекомендуют использовать на кирпичных стенах алмазную резку, которая гораздо бережнее относится к стенам. По сути, техника резки похожа на работу алмазного стеклореза, она не затрагивает кладку за пределами прорезаемого отверстия. Помимо этого, алмазная резка производит гораздо меньше шума, пыли и мусора, чем ударная техника, и требует меньшего увлажнения, а значит, потребуется гораздо меньше уборки.

Специалисты советуют соблюдать 2 простых правила.

1. Аккуратность. Неточная разметка или небрежное проведение работ могут привести к деформации стен и дверных коробок.
2. Точность замысла. Нужно заранее решить, для чего делается проем. Почему? Потому что размер самой дыры в стене не обязательно соответствует размеру объекта, который будет в нее установлен. Например, для установки дверных и оконных коробок проем должен превышать их размер на 1 см в ширину и на 0,6 см в высоту, для арок нужно предусмотреть зазор под отделку и т.д.

Методы резки

Чтобы выполнить резку дверного проёма своими руками понадобится инструмент, но правильно его выбрать можно после определения способа проводимых работ. Метод зависит от материала стены. Долбить зубилом и кувалдой нецелесообразно, так как нарушится целостность всей перегородки. Аккуратно вырезать проём можно методом алмазной, лазерной, гидроабразивной или кислородной резки.

Алмазная резка

Для бетонных перегородок применяют метод алмазной резки дверного проёма с использованием болгарки или дисковой пилы. Режущим элементом инструмента выступает металлический диск с алмазным напылением.

Метод алмазной резки имеет много преимуществ:

• низкий уровень вибрации исключает появление трещин даже на рыхлых перегородках;
• в процессе резки поручается точный тонкий срез по размеченному контуру и под нужным углом;
• уровень шума работающего инструмента не превышает допустимого порога, оговорённого в санитарных нормах;
• малое количество мусора за счёт отсутствия сколов, что невозможно получить при использовании перфоратора.

Из недостатков выделяют затраты на приобретение дорогих алмазных дисков. Во время работ бетонную стену смачивают водой, но мелкая пыль все равно распространяется в помещении.

Лазерная резка

Для лазерной резки проёмов применяют дорогое оборудование. Раньше оно было громоздкое и использовалось только на производстве. Современное оборудование для лазерной резки компактное, но высокая стоимость и специфическое назначение сделало его популярным только среди специализированных ремонтных бригад. Разрез бетонной стены выполняется лазерным резцом за счёт газоразрядного действия.

Перед началом работ оцениваются параметры стены:

• толщина;
• наличие армирующего каркаса;
• прохождение внутри перегородки коммуникаций;
• марка железобетонной стены.

Дополнительно учитывают этаж многоквартирного дома, где предусмотрена резка, а также допустимость смачивания бетонной конструкции водой.

Гидроабразивная резка

Холодная резка проёма в стене относится к гидроабразивному методу. Для работы используется специальная установка. Она создаёт сильную струю воды со скоростью 1 тыс. м/с. Жидкость в баке смешивается с абразивными частицами диаметром около 0,4 мм. Подготовленная смесь через сопло подаётся на ж/б конструкцию и разрушает её в точке соприкосновения. Сила реза зависит от давления. На максимальной мощности оборудования вместе с бетоном разрезается армирующий каркас из стальных прутов.

Метод гидроабразивной резки обладает следующими достоинствами:

• точный разрез бетона по разметке;
• не загрязняется экология за счёт отсутствия химических примесей и вредных газов;
• бетонная перегородка не подвергается механическому и термическому воздействию;
• отсутствие вибрации стены;
• слабый уровень шума;
• метод позволяет вырезать участок перегородки под любым углом, а также сделать дверной проход сложной формы.

Недостатком является образование грязи, высокая стоимость расходных материалов, большие габариты оборудования. Гидроабразивную резку применяют на строительных объектах, не сданных в эксплуатацию.

Кислородная резка

Метод кислородной резки ещё называют копьевым сверлением. Для вырезания дверного проёма используется аппарат с металлической трубкой. Через копье под высоким давлением подаётся кислород. Одновременно происходит внутри трубки разогрев струи до температуры 1400оС с помощью газовой горелки. После воспламенения копья внешний источник разогрева выключают. Когда температура достигнет 2000оС, трубку прислоняют к бетонной поверхности и слегка проворачивают. Во время резки отводить копье от бетона нельзя, так как он быстро остывает.

Недостатком метода считается пожароопасность, а также возможность получения ожога. Во время резки раскалённые частицы шлака разлетаются по всему помещению.

Подготовка к работе

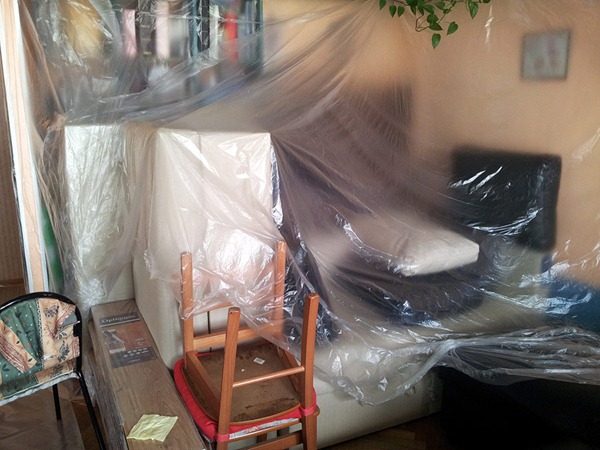

Пробитие проема в стене сопровождается большим количеством поднятой инструментом пыли и образованием строительного мусора. Подготовка помещения заключается в укрытии мебели строительной пленкой, занавешиванием ею дверей. Ковры и мягкое напольное покрытие следует снять и вынести, или свернуть к середине комнаты и укрыть пленкой.

Правильно выбранным местом для нового проема будет область стены, равноудаленная от других проемов, но не под линией соединения плит перекрытия — здесь нагрузка на элементы, обеспечивающие укрепление дверного проема, будет наименьшей.

Как вырезать проход или окно?

Важные моменты

Если возникает необходимость прорубить и смонтировать новую перегородку в несущей стене или просто расширить пролет для двери, при демонтажных работах важно соблюдать определенные правила:

• Прежде чем начать расширение проема в кирпичной стене, необходимо укрепить перекрытие специальными опорными конструкциями — башмаками. После к толстым доскам прикрепляем брус и ставим его на башмаки, таким образом получаем несущую балку.
• Если дверной проем в несущей стене широкий, для усиления конструкции балки рекомендуется расположить вдоль стены по обеим сторонам.
• Чтобы новый проход был надежным, в качестве основы для крепления рекомендуется использовать бетонную поверхность.

Вернуться к оглавлению

Инструменты, подготовительные работы

Резка кирпичной стены осуществляется с помощью перфоратора, отбойного молотка, работающих от электричества. Такой инструмент без проблем пробивает дыру в перегородке, при этом физических усилий потребуется минимум. Однако иногда вырубка отверстия проводится с помощью кувалды, зубила, других ручных инструментов.

Часто резка проемов в кирпичных стенах осуществляется при помощи болгарки, на которую установлен алмазный диск. В этом случае проводится прорезка стен в полкирпича, потому что если использовать более грубый инструмент, высок риск образования новые трещин и стремительное увеличение размеров старых. Если по кирпичной стене идет проводка, необходимо обнаружить ее и удалить. Чтобы резка проема была безопасна, стоит очистить стену от гипсокартона, обоев и других отделочных материалов.

Вырезаем дверное отверстие

Прежде чем начать проводить вырубку стены под новую дверь, сначала нужно заложить дверной проем на старом месте. Закладка дверного проема осуществляется строительными материалами — кирпичиками, раствором, в конце проводится заделка штукатуркой. Резка кирпичных стен проводится поэтапно:

Резка отверстия в стене осуществляется после подготовительных работ.

• Сначала кирпичной кладке следует прорезать штробу, в которую помещается перемычка. Далее образовавшуюся дыру нужно заделать раствором.
• По бокам в кирпичную стену стоит вмонтировать железобетонные опоры.
• Когда раствор схватится, можно начать вырезать новый проход.
• Кирпичики разбираются, а выступающие части подпиливаются.
• Далее производится отделка дверей и облицовка кирпичом.

Если планируется новая входная дверь на другом месте, рекомендуется проделать пролет стандартных размеров — высота 2070, и ширина 900 мм.

Режем отверстие для окна

Необходимость сделать оконный проем возникает редко, так как изначально размещение окон в кирпичном доме строго распланировано. Однако если установка окон понадобится, важно соблюдать строгие правила. Так как окошко всегда делают в наружных стенках, прежде чем прорубить новое отверстие, рекомендуется сначала сделать усиление проема в несущей стенке. Для надежности важно, чтобы верхняя часть окна располагалась на швеллере. Последовательность устройства проема следующая:

В верхний край будущего отверстия нужно установить перемычку из железобетона.

• Вокруг намеченного верхнего края пробивается пролет, в который вкладывается железобетонная перемычка.
• Устанавливается промежуточная опора, которая будет брать на себя нагрузку во время проведения работ.
• Разбирается пролет нужной величины.
• Устанавливается новое окно.
• Проводится усиление оконного проема.

Вернуться к оглавлению

Укрепление проема

Работы по укреплению забирают максимальное количество времени, так как выполняются они кропотливо. Организованное пустое пространство под дверь или арку необходимо усилить швеллерами. Желательно использовать швеллерную перемычку с вертикальными стойками. С двух сторон монтируются швеллеры, которые при помощи болтов ввинчиваются в деревянную перемычку ранее установленную (рис 4).

Если пространство в стенной конструкции имеет большую ширину, тогда его усиливают не только в верхней части, но и по бокам (рис. 5).

Процесс укрепления проемов

Усиление проема в несущих кирпичных стенах выполняется в несколько этапов и требует предельной осторожности и внимательности. Все работы можно условно разделить на такие пункты:

• Выбор места под металлическую конструкцию. Если в процессе перепланировки нужны новые окна или двери, то предварительно делают штробы, в которые затем крепят швеллера или уголки. После этого металлическую конструкцию стягивают при помощи шпилек;
• Далее производится разборка кирпичной кладки. Выполнять эту операцию необходимо достаточно аккуратно, вытаскивая кирпичи по фрагментам;
• После тщательного осмотра металлической рамы на предмет ее прилегания к кирпичу, можно выполнять декоративную отделку.

Если усилить необходимо уже существующие оконные или дверные элементы, которые пришли в аварийное состояние из-за долгого времени службы или воздействия внешних факторов, то инструкция к выполнению будет выглядеть так:

• Из швеллера, который соответствует ширине стены, собирается рама, П-образного формата;
• Затем металлоконструкция выставляется в проем и фиксируется анкерами;
• Если швеллера прилегают не плотно, то допустимо использовать металлические пластины для выравнивания;
• После плотного крепления рамы можно заниматься отделочными работами.

Если выбрано усиление проемов в кирпичных стенах с применением швеллеров, то края кирпичной кладки необходимо обязательно отшлифовать, легче всего это выполнить алмазными инструментами.

Наиболее оптимальным вариантом для укрепления кирпичной кладки является уголок. При его использовании можно достичь максимально плотного прилегания к стене и что немаловажно, доступ во внутренней части конструкции остается свободным, что облегчает дальнейшую отделку. Работы по укреплению уголками выглядят так:

• В готовом проеме штроборезом вырезают подходящие по размеру пазы;
• Устанавливают вертикальные стойки, которые затем возьмут на себя большую нагрузку и соединяют их уголками. Вариант крепления не принципиален, можно сделать как по уровню, так и внахлест;
• Часть уголки, которые проходят вверху проема, стягивают шпильками;
• После этого вся конструкция стягивается в одно целое.

Если все работы по укреплению выполнены правильно, то после декоративной отделки металлические части абсолютно незаметные.

Надо ли разрешение на устройство проемов в несущих стенах

Если проем делается в несущей стене — однозначно необходимо собрать пакет разрешительных документов. Нарушение целостности несущих стен без соответствующих обследований и разрешений может привести к разрушению конструкции. Нарушаются права соседей, т.к возникает угроза деформации дома.

Если же речь идет о проеме в обычной перегородке, то оформление происходит по факту выполненных работ.

Подготовка материалов для усиления дверного проема

Для усиления проема в бетонной или кирпичной стене, как правило используют металлопрокат — швеллер, балка, уголок, полоса. Жб перемычку используют редко из-за большого веса.

Швеллеры, металлические пластины, балки и уголки режут по указанным в проекте усиления проема размерам, бурят отверстия для стягивания перемычки гайками. После того, как хлысты металлопроката нарезаны по заданным размерам, металл необходимо загрунтовать. Для этого можно использовать специальную грунтовку или любую краску по металлу. Без грунтовки через какое-то время возможно окисление металла, и как следствие этого, возникновение ржавчины – а на стенах и обоях появятся ржавые пятна.

Как проходит усиление проема в стене

В настоящее время монтажные работы проводятся при помощи алмазной резки. Этот метод позволяет получить идеально ровную стену для идеального соприкосновения металлический элементов со стеной. Т.е после резки алмазным диском не требуется дополнительная обработка стен, в отличии от старого доброго сочетания перфоратора и кувалды.

Вырезаемый проем укрепляется временным брусом. Затем подготавливается металл, нарезается в размер. В зависимости от типа усиления в проем устанавливается металлическая рама из швеллера или уголка, после чего обваривается. Проем укрепляется по проекту заказчика либо используется одно из типовых решений усиления.

Чтобы выполнить качественное усиление важно не экономить материалах. Металлопрокат должен соответствовать марке стали, указанной в проекте. Усиление проема проводят в соответствии с разработанным проектом, строго придерживаясь указаний проектировщика.

Важно знать

• Крепкое и надежное соединение даст полная сварка элементов усиления по шву. Точечная сварка не даст достаточной жесткости.

• Оптимальный способ получения проема в бетонной или кирпичной стене — резка алмазным диском.
• Перед монтажом обязательно необходимо обработать металлические элементы антикоррозийными средствами
• Для безопасного распределения нагрузки упор перемычки на боковые стороны должен быть на 20-30 см шире проема.

Все работы по демонтажу и усилению конструкций и проемов выполняются в соответствии СНиП РФ. Ниже перечислены все необходимые документы:

• СНиП — II-22-81 «Каменные и армокаменные конструкции»,
• СНиП — 52-01-2003 «Бетонные и железобетонные конструкции. Основные положения»,
• СНиП — II-23-81 «Стальные конструкции»,
• СНиП — 3.03.01-87 «Несущие и ограждающие конструкций».

Работа с ненесущей стеной

Чтобы избежать обрушения части стенки, ее необходимо разбирать, начиная сверху. Если планируется проем до потолка, нужно сделать разметку.

При помощи строительного молотка с зубилом надо выбить верхний ряд. Во время удаления следующих рядов, необходимо помнить, что некоторый кирпич может держаться свободно, не имея сцепления с самой кладкой. Зубило держится перпендикулярно по отношению к стене.

Прежде чем прорубить отверстие в стенке, его нужно перекрыть перемычкой, которая передает всю нагрузку на стенки равномерно по обе стороны дверного проема. Нужно вычертить проем с учетом зазора в 3 см, который должен присутствовать между коробкой двери и стеной (окно рассчитывается так же). Специалисты советуют определять линию проема с линией кирпичной кладки.

Над разметкой проема нужно вычертить необходимый размер перемычки, заходящую за вертикальную черту на 25 см в каждую сторону. Начинать пробивать стену нужно с отверстия, просверленного для перемычки.

Так как метка низа перемычки обычно не совпадает с кратным числом кирпичных рядов, необходимо вырезать лишний ряд и смонтировать перемычку на правильной и нужно отметке. Если толщина нужной стены очень большая, нужно уложить две перемычки и залить их раствором.

Зазор между перемычкой и кирпичной стеной заполняется строительным цементным раствором. Если есть подозрения на обвал стенки, ее нужно разобрать полностью, до самого потолка и снова выложить над перемычкой.

Вместо заключения

Можно понять ваше желание сделать все по своему, тем более что типовые планировки вам успели надоесть. Но задумайтесь — стоит ли проводить эти затратные и требующие согласования работы, если в основе ваших желаний лежит не острая необходимость, а каприз.

И, конечно же, не забывайте о правилах техники безопасности при проведении таких работ. В конце концов, новая дверь — это не то, на что нужно положить свое здоровье, а то и жизнь.
