Как крепить трос к стене?

Согласно главе 2.1 ПУЭ такой способ применим для сетей до 1000 вольт. Чаще всего тросовую проводку применяют в местах, где организация ВЛ не имеет смысла, а достаточно прокинуть кабель, прикрепленный к тросу, и этого хватит для электрификации объекта.

Таким способом проводят сети освещения и электропроводку для розеток в складских помещениях, силовые кабели в производственных цехах, а также между двумя отдельно стоящими зданиями.

Для домашнего мастера данный способ проводки имеет определенный интерес. Все потому что с помощью нехитрой технологии есть возможность электрифицировать хозяйственные постройки на даче. Благодаря тросовой электропроводке можно провести свет от дома в баню, гараж, сарай, беседку и прочие разнесенные на некоторое расстояние по приусадебному участку постройки и осветительные устройства.

Область применения технологии

Такие технологии применяются только в электросетях с напряжением не выше 1000 вольт, требование ПУЭ глава 2.1. В большинстве случаев прокладку кабелей на тросовой растяжке используют от зданий или ЛЭП до отдельных сооружений на небольшие расстояния. Там где установка опор ЛЭП или рытье траншей для кабеля невозможна по техническим условиям производства при эксплуатации объектов, или неоправданно по объемам выполняемых работ,дорого с финансовой точки зрения.

В производственных цехах, складских помещениях, сооружениях с большими площадями, высокими потолками, для освещения оптимальным вариантом является использование этих технологий. Тросовые растяжки применяются для электросетей уличного освещения отдельных территорий.

Для владельцев частного дома этот метод проводки позволяет избавиться от трудоемкой работы по рытью траншеи. Проще от распределительного щита в доме протянуть кабель по воздуху к хозяйственным постройкам:

• мастерской;
• летней кухне;
• беседке с мангалом;
• курятнику;
• бане и другим возможным сооружениям во дворе частного домовладения.

Тросовая проводка позволяет проводить легкие трехпроводные провода для электро-потребителей не большой мощности и кабели с проводами большого сечения для электропитания мощной бытовой техники. Прежде чем приступать к монтажу тросовой проводки требуется предварительные расчеты.

Подвес для кабеля к тросу

Самый простой способ провести электрическую сеть в любое близ лежащее здание — это воздушный. Не нужно делать траншеи на участке, подбирать специальный кабель. А иногда другой способ просто не подходит, например, в производственных помещениях, цехах, складах.

Выбрав воздушный способ подключения электрической сети, нужно все сделать правильно чтобы избежать неприятных ситуаций с обрывом линии. Для этого используют монтаж тросовых электропроводок или, если расстояние не велико, а кабель легкий, струнный способ.

Подготовка к монтажу

Весь процесс монтажа кабеля на тросе начинается с выбора сечение провода. Это зависит от суммарной мощности приборов, которые планируется использовать. После этого нужно измерять расстояние между распределительным щитком и автоматом, учитывая все нюансы (повороты, подъемы).

Далее нужно подобрать трос, который сможет выдержать вес прокладываемого кабеля на всем маршруте. Но обязательно его прочность и прочность остальных элементов подвеса должна рассчитываться на трехкратно умноженный вес кабеля, поскольку в условиях сильной непогоды нагрузка увеличивается и возникает возможность обрыва. Для этих целей чаще всего используют стальные оцинкованные тросы диаметр, которых колеблется от 4,5 до 6,7 мм.

Для струнного способа используют стальную оцинкованную проволоку или покрытую лаком горячекатаную, толщиной от 5 мм.

Крепление троса

Хорошо выбрать прочную и надежную основу, но ее еще нужно хорошо закрепить. Установка кабеля с тросом осуществляется с помощью анкерных креплений. Анкера, в свою очередь, закрепляют шпильками или болтами с двух сторон стены. Это делается для того чтобы распределить напряжение по всей стене, а не концентрировать его в одной точке, что поможет предотвратить выпадение крепления из стены

Расстояние между двумя основными анкерами не должно превышать 100 м. Также устанавливают дополнительные анкера через каждые 30- 40 м. Тросовые подвесы должны находиться на расстоянии 70-90 см друг от друга.

С одной стороны, трос крепится специальным петлевым зажимом, с другой стороны, используют винтовую муфту, ручную лебедку или полиспаст. Такие конструкции нужны для того что бы поднять, натянуть трос и придать ему устойчивости и прочности.

При натяжении нужно учитывать, что в зимнее время, под воздействием низких температур, перенапряженный трос может лопнуть. То есть усердствовать не стоит, но и не оставлять сильно провисшим.

Важно! Несущий трос нужно обязательно заземлить, но ни в коем случае не использовать как заземление.

Способы крепления кабеля

Для того что бы прикрепить кабель используют несколько популярных способов:

• тросовые подвесы;
• крепление непосредственно к тросу;
• прокладка провода в лотке, трубе, коробе или другой конструкции, которая крепится к тросу.

Если для монтажа кабеля используют лоток, трубу или короб, то это дополнительно защищает проводку от воздействия внешней среды. Такой способ очень удобен, поскольку ни очень высокая, ни очень низкая температура никак не влияет на провод.

Прокладывание кабеля в гофрированной трубе

Для крепления проводки непосредственно к тросу используют пластиковые хомуты, стальные полоски с пряжками или листы оцинкованного железа. Если принято решение привязать провод пластиком, то перед покупкой нужно уточнить условия, для которых он предназначен. Иначе после одного сезона пластиковые хомуты придется заменить.

Крепление кабеля и троса к пластиковому хомуту

Если же принято решение в пользу металлических креплений, то тут нужно обратить внимание на то чтобы материал не нарушал целостность изоляции кабеля. Для того чтобы избежать возникновения такой проблемы, во время монтажа под стальные пряжки или железо нужно подложить немного изоляционного материала.

Стальные пряжки

Как сделать подвес своими руками

Специальный подвес для крепления кабеля к тросу можно купить в строительном магазине, а можно и сделать самостоятельно. Для того чтобы сделать его своими руками необходимо наличие некоторых инструментов и материалов:

• кусачки,
• круглогубцы;
• любой стержень, который будет немного больше по диаметру чем прокладываемый провод;
• мягкая стальная проволока с цинковым покрытием.

И так приступаем к изготовлению подвеса. Для начала нарезаем с помощью кусачек проволоку длинной 25-30 см. Далее захватываем отрезанный кусок проволоки круглогубцами посредине и делаем петлю, диаметр которой будет соответствовать диаметру троса.

Делаем еще несколько поворотов для того чтобы оставить расстояние между тросом и кабелем.

Петля на будущем подвесе

Наматывая свободные концы проволоки на стержень формируем части, которые будут поддерживать кабель. Нужно наматывать сначала один конец потом другой. При этом необходимо делать шаг спирали приблизительно 2 см.

В итоге должен получится такой подвес.

Спиральный скользящий подвес для кабеля

Последующая прокладка кабеля на тросе осуществляется в таком порядке:

• закрепить трос на одном здании;
• надеть нужное количество подвесов с расчетом один на каждые 60-80 см;
• продеть кабель в подвесы;
• поднять трос с кабелем и закрепить на другом здании.

Полезный совет

Иногда для воздушного подключения проводки используют канат, но этого делать нельзя. Поскольку канат сделан из тканевых волокон, то его целостность очень быстро нарушается под воздействием внешней среды. Канат может растянуться, перетереться и порваться. Прокладывать провода таким способом опасно для жизни.

Если канат потеряет свою прочность, то провод еще некоторое время может провисеть за счет своих свойств. Но когда оборвется провод, то сразу возникает опасность поражения электрическим током.

Установка зажимов на канаты и крепление

При использовании дугообразных зажимов рекомендуется устанавливать не менее трех фиксаторов на одном канате. Если же нагрузка выше, чем способны выдержать данные виды зажимов, то нужно использовать другой тип этого фиксатора, а не увеличивать их количество.

Канатный зажим устанавливается на стальной трос так, чтобы перемычка зажима всегда находилась на стороне каната, несущей нагрузку. На хвостовой части каната или троса располагается болт зажима. Длинная часть троса загибается так, чтобы можно было расположить минимально требуемое количество зажимов для создания крепкой петли. Расстояние между зажимами и длина свободного конца каната от последнего зажима должны быть не меньше 6 диаметров каната.

Зажим для стального троса – классификация

Зажимы бывают разного вида. Они подразделяются по назначению, используемому материалу и конструкции. Также можно формально обозначить и различную длину, популярнее всех зажим для троса 3 мм, 5 мм диаметром, но в особых случаях применяют размеры вплоть до 40 мм. Каждый вид имеет также разные подвиды. Зажимы, которые подразделяют по назначению, бывают обычными и усиленными, а по используемому материалу – стальными и медными, также популярен зажим для троса алюминиевый, оцинкованный вариант стального используется в особенно суровых условиях эксплуатации. Зажимы, которые подразделяются по конструкции, бывают плоскими, дугообразными, одинарными и двойными.

Обычные зажимы являются самыми распространенными. Обычно для их изготовления используется оцинкованная сталь класса 2. По внешнему виду такие зажимы напоминают закрытые петли у основания, которые имеют два прочных болта. Такой вид изделия является бытовым, и он не предназначен для больших нагрузок. Усиленный вариант говорит сам за себя, конструкция у него проработана основательнее, механизмы затвора имеют усиления, поэтому и сфера их применения может быть более ответственной.

Плоские виды зажимов чаще изготавливаются из высокопрочной углеродистой стали. Поверхность данных приспособлений имеют оцинковку. Их диаметр может составлять от 2 и до 40 мм. По форме такие зажимы напоминают пару пластин, которые соединяются между собой болтом с гайкой. Обычно их применяют для сращивания стальных тросов или для других стоячих такелажей. Вполне подойдут они и для того, чтобы создавать петли на конце расчалки. Профессионалы рекомендуют на одном соединении устанавливать не меньше двух зажимов.

Плоские зажимы также могут подразделяться на одинарные или на двойные. Главное отличие – в количестве имеющихся болтов. На одинарных зажимах крепление происходит одним болтом, а на двойных – двумя болтами. По применению такие зажимы особо не отличаются.

Дугообразные зажимы выполнены из цилиндра, который загнут дугой, а крепление происходит при помощи двух болтов, которые находятся на концах. Приспособления такого вида чаще используют для соединения металлических тросов, но вполне возможно применять их и для изготовления петель. Такой вид зажимов больше относится к промышленным, они рассчитаны на большие нагрузки. Обычный стандартный дугообразный зажим способен выдерживать нагрузку около 97 килограммов.

Из чего производят зажимы для каната из стали

Для того, чтобы получить качественные зажимы, производитель использует высокопрочную сталь. Для придания большей надежности, поверхность изделия обязательно необходимо покрывать специальным защитным покрытием – гальванической оцинковкой.

Используя оцинковку можно сделать все изделия более устойчивыми к агрессивным воздействиям окружающей среды, ржавчине и коррозии. Оцинкованный зажим для троса считается одним из наиболее прочных.

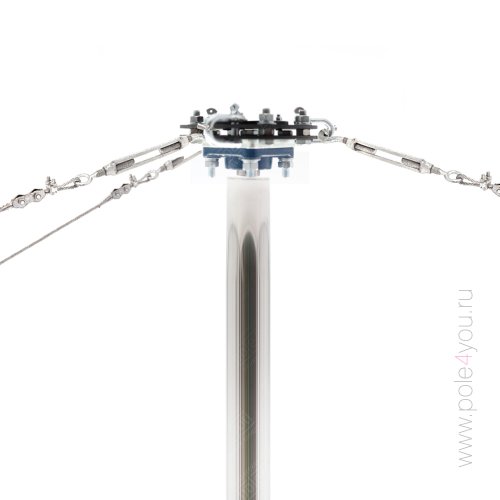

Тросовая система крепления пилонов

• BASE
• GRAND

BASE

Данный вариант крепления пилонов часто используется:

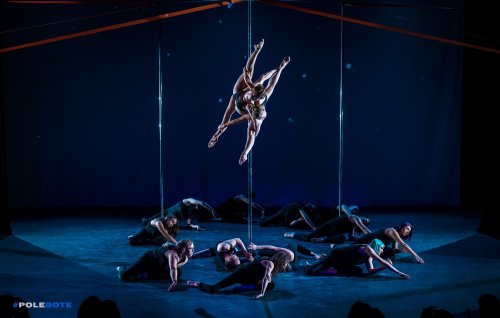

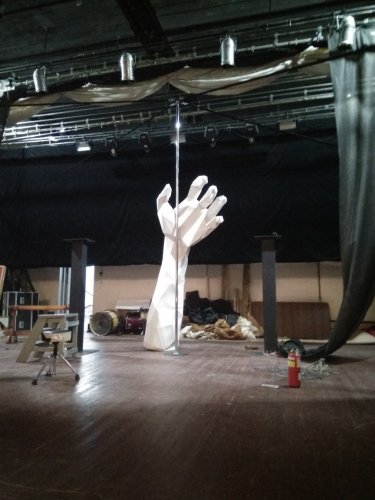

• для крепления пилонов на сцене

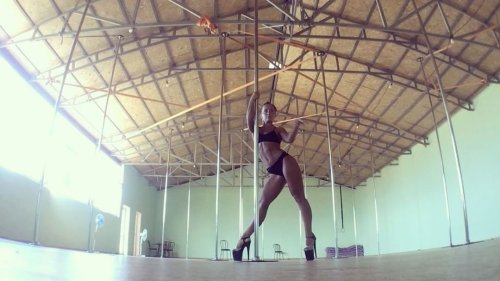

• в профессиональных танцевальных студиях
• в спортивных лагерях

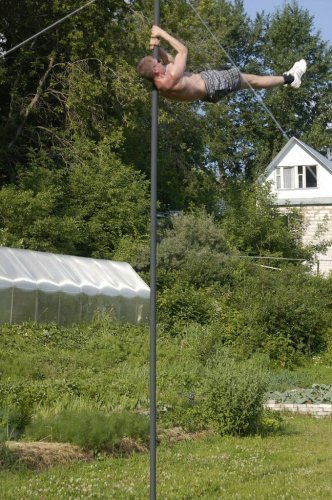

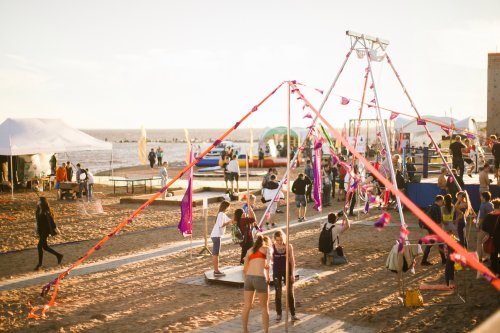

• при установке пилона на улице
• при установке пилона в цирке

• рекомендуемая минимальная высота пилона = 3 м.
• Если тросы крепятся к полу (ниже уровня расположения верхней опоры) — минимальная рекомендуемая высота пилона = 3,5 м.
• Средняя нагрузка на каждый трос или лебедку = 400 кг.
• Угол крепления тросов (расхождение при взгляде сверху) должен быть равномерный. При креплении на 3 троса = 120 градусов, при креплении на 4 троса = 90 градусов.
• Если нет возможности закрепить нижнюю опору к полу, точки крепления тросов (лебедок) к стенам должен быть ниже уровня верхней опоры пилона! Чем ниже эта точка, тем меньше можно натягивать тросы.
• При не возможности достаточно притянуть пилон к полу, или закрепить нижнюю опору к полу, рекомендуется использовать увеличенную нижнюю опору проклеивая ее к полу.

Тросовая система может быть использована для ЛЮБОЙ модели пилона для танцев POLE4YOU!

При установке двух или более пилонов, тросовая система рассчитывается индивидуально!

1. трос 21 м (для заделки трех тросов по 7 м)
2. 3 талрепа (натяжитель троса)
3. 6 такелажных скоб (соединителей троса)
4. 6 фиксаторов троса для заделки (загиба и зажима троса)
5. верхняя пластина — адаптер

1. трос 28 м (для заделки четырех тросов по 7 м, и трос между пилонами 4 м.)
2. 4 талрепа (натяжитель троса)
3. 8 такелажных скоб (соединителей троса)
4. 8 фиксаторов троса для заделки (загиба и зажима троса)
5. две верхние пластины — адаптера

Цепь, более длинные тросы, лебедки и стропы поставляются по запросу. Рассчитываются индивидуально!

Обратите внимание! Производитесь оставляет за собой право изменить внешний вид комплектующих без изменения качества и функциональности изделия!

Варианты установки:

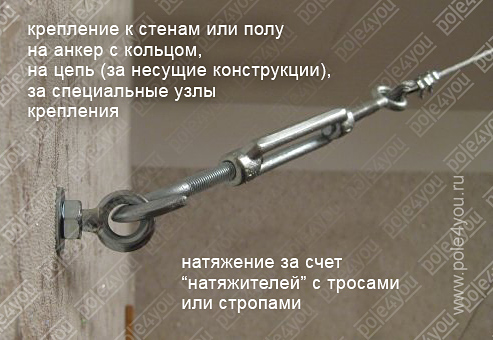

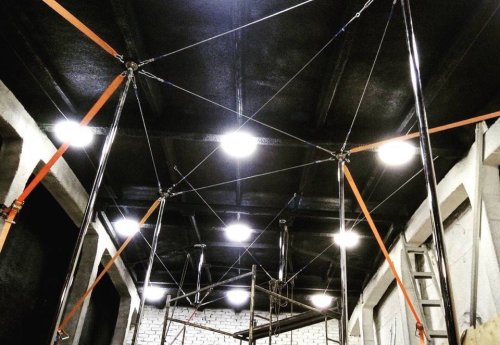

Крепление тросов к стенам
(установка в стены анкерных болтов с кольцом, зацеп за несущие металлоконструкции, фермы или колонны).

• Крепления к стенам должны располагаться ниже верхней опоры, чтобы можно было создать прижим к полу.
• Нижнюю опору необходимо надежно фиксировать от смещения: или хотя бы одним, не большим саморезом, или ставить большое прорезиненное основание 400 мм и создавать хороший прижим к полу.

Крепление тросов к стенам на уровне верхней опоры.
(установка в стены анкерных болтов с кольцом, зацеп за несущие металлоконструкции, фермы или колонны).

• Минимальный прижим! Крепление нижней опоры должно быть стационарное т.е. минимум 2-3 самореза. Крепление тросов к полу или близко к уровню нижней опоры.
• Верхнее пространство для работы на пилоне срезается тросами, поэтому, такой вид крепления рекомендуется или с высокими пионами, более 3,5 м, или с дополнительной установкой руля. Крепление тросами к потолку, с удлинением — система SPIDER
• Подробное описание смотрите тут.
• SPIDER после установки легко демонтируется, оставляя после себя 3 не больших крепления на потолке и 3 отверстия по 6 мм или фланец. Если нельзя делать даже не больших отверстий в полу
• Тросы должны достаточно сильно прижимать пилон к полу. Для этого, крепления тросов к стенам рекомендуем определять на 1-2 метра ниже верхней опоры пилона (зависит от длины тросов).

Установка:

1. Определяем место установки пилона и отмечаем его на полу
2. По схеме, определяем точки крепления тросов
3. При необходимости, устанавливаем в стены анкерные крепления

1. Отмеряем примерную длину тросов, с учетом проекции и разных высот верхнейго крепления и креплений к стенам (полу, потолку)
2. Заделываем тросы со стороны пилона и надежно фиксируем их к верхней опоре. (без натяжителей, они ставятся к стенам — так будет проще натягивать тросы. Исключения — система SPIDER)
3. Поднимаем пилон, держим его вертикально и отмечаем необходимую длину тросов с учетом натяжителей. Натяжители должны быть максимально раскручены (ослаблены), чтобы потом можно было создать необходимое усилие.
4. Кладем пилон и заделываем отмеченные концы тросов для крепления к стене.
5. После того как все тросы готовы и заделаны по месту — ставим пилон, пристегиваем тросы к креплениям в стенах и протягиваем все натяжители.
6. Пилон должен стоять ровно по уровню! Натяжение ведется до тех пор, пока не будет создан необходимый прижим нижней опоры. При стационарном креплении, тросы можно натягивать значительно слабее. Основной показатель — верхняя опора после установки не должна двигаться в горизонтальной плоскости.
7. В самом конце, когда пилон выставлен — фиксируем нижнюю опору к полу (при необходимости).

Снятие:

Внимание!

Тросовая система крепления пилонов позволяет установить пилон там, где нет возможности закрепить пилон к потолку.

Данный вариант крепления пилонов часто используется:

• для крепления пилонов на сцене
• в профессиональных танцевальных студиях
• в спортивных лагерях
• при установке пилона на улице
• при установке пилона в цирке

• рекомендуемая минимальная высота пилона = 3 м.
• Если тросы крепятся к полу (ниже уровня расположения верхней опоры) — минимальная рекомендуемая высота пилона = 3,5 м.
• Средняя нагрузка на каждый трос или лебедку = 400 кг.
• Угол крепления тросов (расхождение при взгляде сверху) должен быть равномерный. При креплении на 3 троса = 120 градусов, при креплении на 4 троса = 90 градусов.
• Если нет возможности закрепить нижнюю опору к полу, точки крепления тросов (лебедок) к стенам должен быть ниже уровня верхней опоры пилона! Чем ниже эта точка, тем меньше можно натягивать тросы.
• При не возможности достаточно притянуть пилон к полу, или закрепить нижнюю опору к полу, рекомендуется использовать увеличенную нижнюю опору проклеивая ее к полу.

Тросовая система может быть использована для ЛЮБОЙ модели пилона для танцев POLE4YOU!

При установке двух или более пилонов, тросовая система рассчитывается индивидуально!

1. трос 21 м (для заделки трех тросов по 7 м)
2. 3 талрепа (натяжитель троса)
3. 6 такелажных скоб (соединителей троса)
4. 6 фиксаторов троса для заделки (загиба и зажима троса)
5. верхняя пластина — адаптер

1. трос 28 м (для заделки четырех тросов по 7 м, и трос между пилонами 4 м.)
2. 4 талрепа (натяжитель троса)
3. 8 такелажных скоб (соединителей троса)
4. 8 фиксаторов троса для заделки (загиба и зажима троса)
5. две верхние пластины — адаптера

Цепь, более длинные тросы, лебедки и стропы поставляются по запросу. Рассчитываются индивидуально!

Обратите внимание! Производитесь оставляет за собой право изменить внешний вид комплектующих без изменения качества и функциональности изделия!

Варианты установки:

Крепление тросов к стенам
(установка в стены анкерных болтов с кольцом, зацеп за несущие металлоконструкции, фермы или колонны).

• Крепления к стенам должны располагаться ниже верхней опоры, чтобы можно было создать прижим к полу.
• Нижнюю опору необходимо надежно фиксировать от смещения: или хотя бы одним, не большим саморезом, или ставить большое прорезиненное основание 400 мм и создавать хороший прижим к полу.

Крепление тросов к стенам на уровне верхней опоры.
(установка в стены анкерных болтов с кольцом, зацеп за несущие металлоконструкции, фермы или колонны).

• Минимальный прижим! Крепление нижней опоры должно быть стационарное т.е. минимум 2-3 самореза. Крепление тросов к полу или близко к уровню нижней опоры.
• Верхнее пространство для работы на пилоне срезается тросами, поэтому, такой вид крепления рекомендуется или с высокими пионами, более 3,5 м, или с дополнительной установкой руля. Крепление тросами к потолку, с удлинением — система SPIDER
• Подробное описание смотрите тут.
• SPIDER после установки легко демонтируется, оставляя после себя 3 не больших крепления на потолке и 3 отверстия по 6 мм или фланец. Если нельзя делать даже не больших отверстий в полу
• Тросы должны достаточно сильно прижимать пилон к полу. Для этого, крепления тросов к стенам рекомендуем определять на 1-2 метра ниже верхней опоры пилона (зависит от длины тросов).

Подвесные системы или системы подвеса

Можно без преувеличения сказать, что распространенные сегодня системы подвеса для картин или для фотографий служат не только для обеспечения просто показа того или иного произведения искусства. Они вполне могут стать элементами, формирующими план экспозиции в целом. Например, модульные системы подвески картин удобно использовать для того, чтобы сгруппировать несколько небольших картин в единое гармоничное пространство, подчиненное большой художественной цели. Сделать подобное позволяет оригинальная система натяжения. Причем это могут быть не только тросовые системы Армстронг для картин, но и аналогичные им конструкции. А безрамочные системы на тросах сегодня можно встретить не только в прославленных художественных галереях, но и на обычных городских вернисажах.

Самодельный подвес

Специальные подвесы продаются в строительном магазине. Если объем работ небольшой, сделать данную конструкцию можно самостоятельно. Для сборки крепежа:

• круглогубцы и кусачки;
• стальная оцинкованная мягкая проволока;
• стержень, чей диаметр должен быть больше прокладываемого кабеля.

Проволоку с помощью кусачек нарезают на отрезки длинной от 25 и до 30 см. В середине каждой заготовки, используя круглогубцы, делают воздушную петлю. Она должна соответствовать диаметру прокладываемого троса, который затем продевают в них.
Проволоку начинают наматывать на стержень, формируя части для поддержания кабеля. Сначала наматывают один, а потом другой свободный конец. Шаг спирали должен равняться примерно 2 сантиметрам. Такие несложные манипуляции позволяют получить самодельный навес.
Прокладка кабеля по тросу осуществляется в определенном порядке. Трос закрепляют на одном строении. На него с шагом 60-80 см надевают подвесы, в которые продевают кабель. Далее, трос с кабелем закрепляют на другом здании. Аналогичного порядка придерживаются и при монтаже внутри помещения.
