Вентиляционный клапан под подоконником

Стеновой приточный клапан: технологичная альтернатива проветриванию

В современном мире люди все чаще сталкиваются с проблемой духоты, плесени и влажных стен после установки пластиковых окон.

Окна ПВХ обладают хорошей степенью герметичности, что исключает сквозняки и обеспечивает тишину в комнатах. Но при этом возникает проблема поступления свежего воздуха.

Если раньше через щели и неплотности оконных конструкций в квартиру регулярно поступал свежий воздух, то со стеклопакетами естественная приточная вентиляция становится возможной только через регулярное проветривание, что в холодное время не всегда возможно. В связи с этим при исправно работающей вытяжной вентиляции отработанный воздух выходит, а новый не поступает. Увеличивается концентрация углекислого газа, появляется влажность, плесень, конденсат на окнах.

Технологичной альтернативой проветриванию является приточный вентиляционный клапан. Инженеры компании «Домвент» разработали устройства, которые монтируются в стену и создают естественный приток свежего воздуха в помещении при закрытых окнах. При этом избавляют от шума, пыли и сквозняков, сохраняя температуру в помещении комфортной даже зимой

В линейке продукции компании 3 модели приточных клапанов «Домвент», «Домвент Оптима» и Norvind pro. Все три модели работают без электричества, восстанавливая естественную приточную вентиляцию жилых отапливаемых помещений. Воздух поступает плавным регулируемым потоком за счет разницы в давлении снаружи и внутри помещения. Поэтому важным условием правильной работы клапанов является наличие в доме исправной вытяжной вентиляции на кухне и в санузлах. Приточные клапаны монтируются в стену за 40 мин. Разработаны специально для российского климата.

Принцип действия приточного клапана

Большинство бытовых клапанов приточной вентиляции действуют без дополнительного источника энергии – за счет разницы в атмосферном давлении на открытом воздухе и в помещении, где давление ниже, создается воздушный поток, входящий в помещение с улицы и обеспечивающий вентиляцию. Проветриватель — устройство пассивной вентиляции. Чтобы он действовал с максимальной эффективностью, требуется, чтобы разница в давлении между «домом» и «улицей» составляла не менее 10 Па. Но обычному потребителю нет необходимости самостоятельно рассчитывать это значение. В большинстве случаев, чтобы приточный клапан выполнял свои функции, достаточно обеспечить соблюдение всего трех условий:

  • чтобы температура воздуха за окном была не выше +5°C;
  • чтобы в вашем доме нормально работала система вентиляции.
  • чтобы между комнатами в доме воздух мог свободно проходить в достаточном количестве — как правило, для этого достаточно, чтобы межкомнатные двери имели снизу зазор не менее 2 см.

Вы можете купить приточный клапан и установить его, но помните — проветриватель хорошо работает в холодное время года, в жаркие дни он малоэффективен. Аналогично, даже при соблюдении первого условия, если вентиляционная система дома работает плохо, или комнаты вашем доме закрываются герметично, клапан приточной вентиляции вряд ли исправит ситуацию.

Установка и выбор клапана от А до Я

Несмотря на то, что производители категорически не советуют выполнять установку самостоятельно, в этом нет ничего сложного и простые конструкции (например, щелевого типа) можно установить самому. Перед этим нелишним будет ознакомиться с видами клапанов.

Тонкости выбора

Что касается стеновых конструкций, то с ними все более-менее ясно. Гораздо больше проблем у неспециалиста возникнет при подборе типа вентиляции для пластикового окна.

В общем случае приточные вентиляционные клапаны для окон ПВХ можно разделить на такие типы:

  • накладные – максимальная (даже избыточная) производительность. Помимо этого, отличаются большой стоимостью выполнения работ по установке. Главным недостатком можно считать то, что их можно установить только при установке нового стеклопакета, на уже установленное окно установка невозможна.

Обратите внимание! Если все-таки выбор пал на этот тип, то нужно учесть и то, что показатели шумозащиты серьезно снизятся.

  • фальцевые – пластиковые окна с вентиляционным клапаном этого типа часто устанавливаются в частных домах и квартирах. Существует немало модификаций таких конструкций, но в общем принцип действия можно охарактеризовать так: воздух поступает с улицы через прорезь в раме;

Обратите внимание! Этот вид вентиляционных устройств часто оборудован датчиками влажности, внимание стоит обратить на те предложения, в которых датчик удален от вентиляционного отверстия. Это гарантирует наиболее точную работу приточной вентиляции.

  • щелевые – такой клапан вентиляции на пластиковые окна сможет установить даже человек, в жизни не державший молоток в руках. Для установки достаточно лишь удалить часть уплотнителя. Подробнее технология монтажа рассмотрена ниже.

Покупной клапан щелевого типа

Читать еще:  Ремонт подоконника пластикового окна своими руками

Если главным критерием выбрать простоту выполнения работ, лидером можно считать щелевой тип. Такие клапаны приточной вентиляции на пластиковые окна работают за счет того, что стандартный уплотнитель заменяется на более узкий, то есть образуется щель, через которую свежий воздух и поступает в помещение.

Основные эксплуатационные показатели

Это также довольно важный элемент при выборе.

Нужно учитывать такие параметры как:

  • цена – в идеале она не должна превышать нескольких тысяч рублей;
  • звукоизоляция – она должна быть примерно равной звукоизоляции окна. Ориентироваться можно на значения 30 – 35 Дб;
  • способ регулировки – в принципе, все вентиляционные устройства должны оснащаться ручной или даже автоматической системой регулировки. Но в ультрабюджетных предложениях такой опции может и не быть;
  • способ монтажа – сразу можно отбросить те варианты, при которых потребуется замена либо демонтаж старого оконного блока. Это обойдется слишком дорого.

Технология монтажа

С точки зрения скорости выполнения работ и простоты технологии лучшим выбором можно считать простой щелевой клапан. Для его монтажа не нужно демонтировать оконный блок, а все что понадобится – вырезать небольшую часть утеплителя.

Такие вентиляционные клапаны на пластиковые окна устанавливаются непосредственно на створку, благодаря этому рама остается неповрежденной. Что же касается продуктивности такого решения, то он может обеспечить поступление свежего воздуха в комнату в пределах 6,0 м 3 в час. Этого достаточно для любой квартиры.

Для установки помимо самого клапана понадобится обычная отвертка, острый нож и линейка.

Инструкция по выполнению работ будет выглядеть примерно так:

  • сперва нужно удалить участок утеплителя на раме. Выполняется разметка для того, чтобы определить, где будет находится клапан, затем на уплотнителе делаются надрезы на всю глубину, и он удаляется. На его место тут же приклеивается уплотняющий материал, который идет в комплекте;

  • сам клапан приточной вентиляции для пластиковых окон будет установлен на раме, поэтому удаление стандартного уплотняющего материала нужно повторить и для рамы;

Обратите внимание! Клапан не должен быть смещен относительно уплотнителя, приклеенного к оконной раме. В противном случае пострадает его производительность.

  • устанавливаются небольшие пластиковые дюбели к которым будет крепиться клапан для вентиляции пластиковых окон. Так как длина стандартной конструкции составляет 350 мм, то по 1-му дюбелю устанавливается по краям и еще 1 – по центру свободного пространства;
  • после этого саморезами пластиковая планка прикрепляется к оконной створке.

Схематическое изображение оконной створки

Обратите внимание! Перед монтажом нужно снять защитную заводскую пленку с уплотняющей полоски на пластике.

  • для завершения монтажа осталось только вставить уплотнитель из комплекта на место удаленного материала на створке. Он разделен на 2 кусочка длиной по 160 мм каждый.

На этом монтаж можно считать завершенным, нужно только проверить не повлияли ли выполненные работы на функционал оконного блока. Оно должно без проблем открываться/закрываться и переводиться в режим проветривания.

Конструкция в сборе

По функциональности окно с вентиляцией, установленной самостоятельно, ничем не отличается от окна с клапаном приточной вентиляции, установленным на заводе. А по стоимости намного выгоднее.

Регулировка вентиляции выполняется в автоматическом режиме передвижением рычажка влево-вправо. В крайнем левом положении – вентиляционный зазор полностью перекрыт, в правом – полностью открыт.

На фото – доступ воздуха в комнату перекрыт

Обратите внимание! Любая приточная вентиляция будет работать эффективно только в том случае, если и вытяжная вентиляционная система работает без проблем.

В конструкцию входит:

  • воздухозаборник располагается снаружи. Необходим козырек выше области внешней части конструкции, иначе внутрь клапана будет попадать снег, дождь;
  • канал телескопический идет сквозь раму, его фрезеруют в корпус из пластика и фиксируют с помощью гильзы;
  • внутренняя составляющая конструкции. Этот узел располагают с внутренней части оконной створки. Узел имеет фильтр, дополняется форсункой и механизмом для регулирования.

Чтобы монтаж приточного клапана эффективно работал на пластиковых окнах, нужно грамотно выполнить установку, доверьте эту работу нам.

Для чего нужен вентиляционный клапан

В прошлом проектировщики рассчитывали на поступление свежего воздуха за счет негерметичной установки окон. С появлением современных пластиковых окон этот источник свежести оказался полностью перекрыт. То есть единственный вариант проветривания – открывание окон, за исключением окна с вентиляционными клапанами, ведь только такая конструкция обеспечит вентиляцию и в закрытом состоянии (читайте также статью “Вентиляция в гараже – виды и устройство”).

Схема движения воздуха в окне с приточной вентиляцией

Читать еще:  Чем отбелить пластиковые подоконники от желтизны

Установка на окно – не единственный вариант размещения приточной вентиляции, в общем случае может использоваться один из таких видов:

  • настенная конструкция – в стене высверливается сквозное отверстие. Выходная часть закрыта решеткой, а внутри канала могут размещаться различные фильтры и защитные конструкции. Довольно просты в установке, диапазон регулирования позволяет полностью перекрыть поступление воздуха, так что проблем не возникнет даже в зимнее время;

Схема настенного вентиляционного клапана

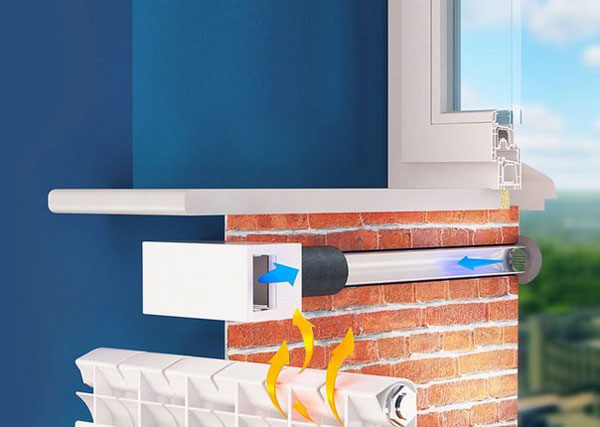

  • клапан приточной вентиляции под подоконник – тот же стенной, но установлен над радиатором отопления под подоконником;

Схема установки клапана под подоконником

Обратите внимание! Располагаться вентиляция может и за радиатором отопления, преимущество такого расположения особенно заметно в зимнее время. Холодный воздух не будет сразу попадать в комнату, а сперва поднимется вдоль радиатора и прогреется до комнатной температуры.

Холодный воздух нагревается от радиатора

  • специальный клапан для пластикового окна – в принципе, оконный блок может сразу продаваться с уже установленной конструкцией, но не составит труда установить его своими руками.

Принцип работы

Вентиляционный клапан монтируется под подоконник, поэтому практически не виден ни изнутри, ни снаружи. Работа Home Air не требует подключения к сети – работа клапана запускается за счет разности давления в помещении и на улице.

Свежий воздух поступает по теплоизолирующим воздуховодам в глушители, блокирующие уличный шум. Далее система снижает скорость воздушного потока и очищает его в специальном фильтре. Очищенный воздух через заслонку поступает на радиатор отопления и нагревается. Таким образом, в ваш дом поступает свежий воздух, который имеет температуру, близкую к комнатной, а проникновение пыли и шума блокируется.

Во многих старых многоквартирных домах при проектировании системы естественной вентиляции подразумевалось, что приток свежего воздуха должен будет осуществляться через микроотверстия деревянных оконных рам и неплотности закрытых окон. Вследствие чего, при установке новых герметичных пластиковых окон нарушается нормальный воздухообмен, который был заложен проектом, что приводит к некоторым проблемам. Проветривание квартир, путем открывания или откидывания створок, сводит на нет преимущества герметичных пластиковых окон, не позволяя, при этом обеспечить нормальный микроклимат в помещении, ухудшается энергосбережение помещения (тепло уходит наружу), возникает дополнительный шум со стороны улицы. Специальные устройства, такие, как приточные клапаны, позволяют обеспечить нормальный приток воздуха, при закрытом положении окна, сохранив все преимущества герметичных пластиковых окон. Поэтому применение оконных приточных клапанов в современном строительстве становится все более частым.

Вентиляционные клапаны устанавливается непосредственно в раму любого окна из ПВХ, дерева и даже алюминиевого окна. В верхней части рамы, по специальному кондуктору высверливается щель. Монтаж легко производится как в цеху при изготовлении окна, так и уже на установленные окна без демонтажа и замены стеклопакетов. Приточный клапан для пластиковых окон позволяет пользователю самостоятельно настроить приток необходимого воздуха в помещение, полностью открыть, соблюсти необходимый баланс или вовсе закрыть.

Вентиляционные клапаны не входят в базовую комплектацию окна. В качестве дополнительной опции ко всем пластиковым окнам наша компания предлагает высококачественные автоматические проветриватели компании VENTAIR

Вентиляционный клапан VENTAIR:

  • Обеспечивает постоянный воздухообмен: 4,8 м3 в час (при 10Па)
  • Благодаря использованию климатического клапана влажность воздуха уменьшается в среднем на 8-10% и предотвращается выпадение конденсата
  • Звукоизоляция окон с клапаном при использовании стеклопакета 4-16-4 составляет примерно 34 дБ
  • Все климатические клапаны устроены таким образом, чтобы они запирались при сильном ветре

Вентиляционный клапан Air-Box Comfort:

Установка данного клапана осуществляется без свирления и фрезеровки профиля!



  • Воздухопроницаемость при статическом давлении 10 Па, м 3 /ч 31-42
  • Габаритные размеры клапана (ШхГхВ), мм 350×42,5×8,5
  • Цвет белый, RAL по заказу
  • Материал АБС, ПВХ
  • Монтаж сверху на створку

Принцип работы
приточного оконного клапана Air-Box Comfort

Свежий воздух с улицы попадает в канал между рамой и створкой в месте замены фрагмента типового уплотнителя на специальный.

Затем через клапан, установленный на верхней части створки, воздух попадает в помещение.

Контроль воздушного потока

Осуществляется с помощью перемещения ручки регулятора, которая в свою очередь приводит в движение заслонку, обеспечивающую плавное регулирование притока воздуха.

Клапан Air-Box Comfort совместим с любыми типами поворотных и поворотно-откидных пластиковых окон вне зависимости от марки оконного профиля.

Особенности конструкции вентиляционного клапана

Существует несколько разновидностей этого приспособления, которые устанавливают на кухне, в санузлах, монтируя в стены или потолок. Независимо от модели, все приточки имеют следующие составные элементы:

Читать еще:  Шумоизоляция подоконника от дождя

воздуховодная труба – чаще всего она изготавливается из пластика. Именно по ней свежий воздух снаружи попадает в комнату;

наружная вентиляционная решетка – защищает воздуховод от попадания осадков, влаги, грязи;

оголовок – внутренняя часть клапана с фильтром. Он направляет и регулирует воздушный поток.

На внутреннюю часть также устанавливается вентиляционная решетка – существует множество их типов, от обычных линейних и щелевых до более современных жалюзийных. Во многие модели вентиляционных клапанов устанавливают утеплитель – полифом. Он предотвращает промерзание трубы и снижает уровень шума с улицы. Существуют также более сложные модели – в их конструкции предусмотрены:

датчики температуры и влажности;

Такие устройства работают автономно, самостоятельно регулируя уровень воздушного потока и определяя его необходимую температуру и влажность. Данные параметры можно задавать по собственному желанию, используя электронное управление клапаном.

Нюансы монтажа

Кроме упомянутой выше модели СВК В-75 М, остальные стеновые клапана приточной вентиляции могут монтироваться в произвольное место наружной стены. Однако наиболее удачными являются следующие участки:

Под подоконником, рядом с батареей.

На уровне 2/3 от высоты оконного проема (для обычной квартиры — на высоте около 1.8-2 метра от пола).

В первом случае поступающий внутрь воздух сразу нагревается от батареи. Во втором – поступает в верхнюю часть помещения, где смешивается с теплым воздухом. Оба варианта хороши тем, что такое расположение позволяет скрыть стенной клапан за шторами.

Единственное требование, которое следует учитывать во втором случае: от места размещения приточного клапана в стене до оконного откоса должно быть минимум 30 сантиметров. В противном случае этот участок зимой может промерзать.

Об устройстве и установке клапана на примере КПВ 125 (видео)

Этапы установки

Для установки приточного клапана в стену (рассмотрим процесс монтажа для клапанов с круглым воздуховодом, про монтаж СВК В-75 М – можно почитать отдельно) потребуется:

Установка алмазного бурения.

Ножовка (для обрезки воздуховода по необходимости).

Клей (если наружная решетка приклеивается к воздуховоду) или отвертка (если крепится болтами).

Ненужные тряпки или полиэтиленовая пленка – чтобы застелить пол в месте работы.

Средства защиты глаз и органов дыхания (от летящей пыли при сверлении).

Этапы установки вентиляционного клапана в стену

Установка выполняется в следующей последовательности:

Выбирается место установки проветривателя, учитывая упомянутые выше правила.

В стене сверлится сквозное отверстие. Оно должно иметь небольшой уклон (3-4 градуса) в сторону улицы – чтобы влага при попадании в воздуховод не скапливалась.

Сверлятся отверстия под саморезы (для крепления внутреннего корпуса).

«Примеряется» воздуховод: труба вставляется в отверстие, и отмечается нужная длина.

Излишек трубы – обрезается по отметке.

Внутрь воздуховода устанавливается шумоизолятор (если идет в комплекте; если нет – рекомендуется самостоятельно докупить трубный утеплитель-«скорлупу» нужного диаметра, и использовать в качестве шумоизоляции).

Труба вставляется в отверстие.

Снаружи на трубу крепится (на клей или болты) вентиляционная решетка. Жалюзи ее должны быть направлены вниз в сторону улицы, и располагаться горизонтально.

Внутренний корпус крепится к стене на саморезы.

Собирается внутренний корпус.

Этапы установки на примере клапана Домвент (видео)

Уход и эксплуатация

Приточный вентиляционный клапан в стене рекомендуется периодически чистить – внутрь воздуховода может набиваться пыль и мелкий мусор. Пылью также может засоряться и фильтр, и шумоизолятор.

Для чистки требуется демонтировать внутренний корпус и извлечь фильтр и шумоизолятор. Делать это рекомендуется в теплое время года, чтобы в комнату не задувал холодный ветер (или же отверстие придется заклеивать).

Уход за стеновым вентклапаном

Если фильтр и изолятор выполнены из синтетики (а у большинства моделей именно так) – их можно промыть в мыльной воде. После этого в обязательном порядке они должны высохнуть.

Обращать внимание требуется и на чистоту воздуховода внутри: можно заглянуть внутрь, пока фильтр и утеплитель сохнут. При наличии внутри большого слоя пыли или мелкого мусора – можно убрать его пылесосом. Как вариант — можно снять наружную решетку и продуть трубу пылесосом.

Если температура в помещении зимой начинает ощутимо снижаться (обычно это происходит при температуре за окном ниже -10º и/или при сильном ветре) – рекомендуется уменьшить проход воздуха через клапан (если есть возможность регулировки).
