Нужен ли манометр в системе отопления?

Группа безопасности для котлов системы отопления. Что из себя представляет?

В связи постепенным отказом от централизованного отопления и переходом на автономный вариант обогрева собственного жилья (всеми видами топлива), повысились требования к безопасности, эргономичности (экономии места) и общему повышению эффективности отопительного оборудования. Также повлияло и то, что с каждым днём всё больше людей предпочитают именно закрытый тип отопительной системы вместо открытой. И последней не обойтись без элементов группы безопасности для системы отопления, несмотря на то, что в большинстве котлов уже встроены расширительный бак и другие элементы защиты.

Для исключения необходимости постоянного личного контроля в котельной, применяется специальная группа приборов. Эти механизмы в автоматическом режиме контролируют все основные параметры обогревательной системы, её температуру и давление. Все эти вспомогательные приборы являются основным звеном в обеспечении безопасной работы электрических, газовых, твердотопливных котлов и другого оборудования. Зовется это все группой безопасности.

Вернемся к манометрам

Не знаю, как для вас, а для меня главной характеристикой манометра является точность. На втором месте надежность. Размер циферблата имеет значение, но второстепенное. Если у меня исключительно точный, но мелкий манометр, я не поленюсь смотреть на него через лупу. Это не проблема.

Проблема в другом. Возможно я скажу вам что-то новое, но любой аналоговый стрелочный прибор имеет погрешность измерения. Притом погрешность эта неравномерная. Эта погрешность раскинута по шкале таким образом, что у краев шкалы она максимальная, а в середине минимальная. Погрешность эта настолько неравномерна, что значения в первой и в последней четверти шкалы очень неточны, а на значения в первой и последней пятой части шкалы можно даже не смотреть. Они, скорее всего, не будут иметь ничего общего с действительностью.

И вот теперь вернемся к вопросу максимального рабочего давления. Очевидно, манометры для отопления и водопровода должны быть разными! Для системы отопления максимальное давление, конец шкалы должен быть на 4-х атмосферах, а для водопровода на 8-ми.

В реальности мы видим совсем другую картину. Огромное большинство манометров рассчитаны на максимум 10 атмосфер, можно найти на 8. Очень редко, если долго искать по хорошим поставщикам, можно найти на 6. Можно увидеть манометры и на 4 атмосферы, но это уже эксклюзив.

Почему складывается такая картина? Опять выражаю личное мнение. Подозреваю, сделать манометр на большее максимальное давление проще и дешевле. Очень возможно, что мембраны, пружины, которые используются в манометрах проще сделать более жесткими. То есть мы опять становимся своеобразными заложниками экономики и маркетинга. То есть пользуемся не тем, чем надо, а тем, что дают. Либо надо разбираться, искать, советоваться, переплачивать.

Правила установки

Котельное оборудование – наиболее дорогостоящая часть отопительной сети и ее слабое место. Судите сами: большинство агрегатов рассчитано на работу при напоре не выше 3 Бар, в то время как максимальный порог пластиковых труб – 10 Бар, чугунных радиаторов – 7 Бар. Это первая причина, почему устройство безопасности всегда располагается на подающем трубопроводе рядом отопителем, предохраняя последний от разрушения в случае аварийного скачка давления.

Для справки. Существуют дешевые модели теплогенераторов на твердом топливе, сделанные из тонкого металла. Чтобы их стенки не лопались по швам, клапан должен срабатывать при 1.5—2 Бар в системе.

Поскольку котел вырабатывает тепло, температура воды в его рубашке наиболее высокая. Именно здесь в первую очередь образуется пар при аварийном перегреве. Чтобы быстро отводить расширяющуюся пароводяную смесь наружу, оба выпускных клапана нужно ставить рядом с теплогенератором, как изображено выше на схеме подключения.

Дадим несколько рекомендаций, как правильно установить и подключить группу безопасности к котлу:

1. Место установки – подающий трубопровод на выходе отопительного агрегата.
2. Максимальное расстояние от источника тепла до устройства безопасности – 50 см.
3. На участке трубы, соединяющем теплогенератор с элементом, не допускается устанавливать краны либо тройники с ответвлением к мембранному расширительному баку. На данном отрезке магистрали не должно быть ничего.
4. Указанный участок трубопровода делается из металла. Полипропилен, металлопластик и сшитый полиэтилен от воздействия пара может деформироваться.
5. Положение воздухоотводчика – строго вертикальное.
6. К предохранительному клапану подключите гибкий шланг, чей конец направьте в прозрачную пластиковую бутылку либо прямо на пол.

Установка крана перед ГБ оправдана в единственном случае: вы купили дешевое некачественное изделие, клапаны протекают, не работают и так далее. Чтобы не опорожнять для замены все трубопроводы с радиаторами, временно поставьте вентиль, но снимите со штока рукоятку — бабочку.

Совет. Не опускайте трубку от клапана твердотопливного котла в канализацию. Если предохранитель сработает в ваше отсутствие и вернется в нормальный режим, то следов не останется. Другое дело – пятна на полу или вода в бутылке, свидетельствующая об аварийной ситуации (перегреве).

Котельные агрегаты, сжигающие дрова и уголь, нередко оснащаются специальным штуцером для монтажа группы клапанов с манометром, о чем будет сказано в документации изделия. При подобном раскладе искать отдельное место установки не понадобится. Больше информации о монтаже блока безопасности смотрите на видео:

Для чего нужен манометр

Давление теплоносителя является одним из основных показателей , который учитывают при проектировании и настройке модуля. Если показатель в норме, то элементы функционируют исправно. Рабочая жидкость циркулирует без задержек и поступает ко всем потребителям.

В случае превышения нормы увеличивается вероятность разрыва. Когда давление падает, в носителе образуются пузырьки газа. От их избытка металл начинает окисляться, что неминуемо ведёт к образованию ржавчины.

Использование манометров в отоплении помогает эффективно бороться с перечисленными проблемами. Ведь, чтобы давление было в норме, его нужно регулярно отслеживать. Без измерительного прибора сделать это невозможно.

Методы контроля

Контроль показателей давления в замкнутой системе, совместно с работой воздухоотводчика и предохранительного клапана (т. н. группа безопасности), является обязательным условием ее безопасной и эффективной работы.

Манометр

Для контроля необходимых значений используется манометр — прибор, показывающий на своей шкале давление жидкости или газа в замкнутом контуре. Обычно манометры имеют 2 шкалы, показывающие значения в кгс/см2, барах или атмосферах. Манометр может быть совмещен с термометром, показывающим температуру измеряемого теплоносителя.

Фото 1. Манометр для измерения давления, показывает значения в барах и в фунтах на квадратный дюйм, производитель — «ФЕРРО».

Для частного дома обычно используются пружинные манометры из-за их простоты и надежности. Шкала измерения манометра имеет широкий диапазон, но обычно используется более удобная шкала от нуля до четырех атмосфер.

Важно! Манометр должен иметь необходимые пломбы и клейма о прохождении поверки, быть неповрежденным, и стрелка манометра при отсутствии давления в системе должна возвращаться в положение нуля.

Обычно манометр врезается в магистраль на выходе из котла, на минимально возможном от него расстоянии, и располагается так, чтобы с него можно было удобно снимать показания.

Воздухоотводчик

Автоматический или ручной воздухоотводчик ставится в самой верхней точке системы отопления, и, при необходимости, в других ее местах, и конструктивно предназначен для автоматического или ручного отвода воздуха без нарушений герметичности и утечек теплоносителя.

Предохранительный клапан

Предохранительный клапан — специальное защитное устройство, призванное уберечь систему от превышения допустимого давления, обычно составляющего около 2,5 атмосфер.

​При превышении указанного значения может нарушиться герметичность системы и возникнуть аварийная ситуация. Такой клапан называется перепускным и устанавливается на выходном патрубке нагревательного котла.

Устройство группы безопасности

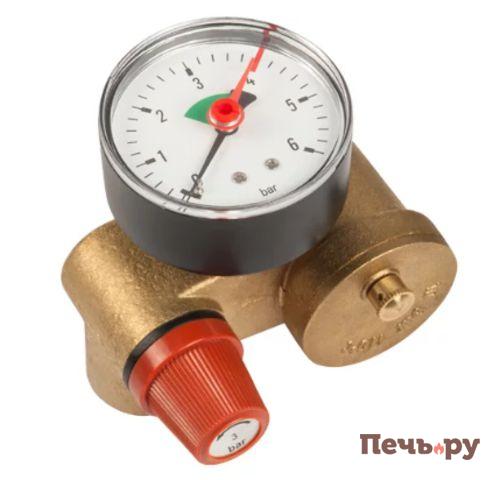

Группа безопасности является достаточно простой и состоит из трех приборов, установленных на общем коллекторе. Сам коллектор изготавливается из латуни или нержавеющей стали и имеет три посадочных места в виде отверстий с резьбой. В нижней части коллектор оснащен резьбовой муфтой, которая служит для присоединения к системе отопления. Сверху к нему прикручиваются: манометр, автоматический воздухоотводчик, а также сбрасывающий предохранительный клапан. Перечисленные приборы обеспечивают группе безопасности три функции, которые она и выполняет.

Манометр группы безопасности

Лучше всего, если манометр группы безопасности будет оснащен двумя стрелками: черной и красной. Черная стрелка показывает рабочее давление в системе отопления, а красная контролирует перемещений черной стрелки в ту или другую сторону. Это важно, так как вы заранее будите знать, что происходит с давлением в системе и сможете предпринять необходимые меры, не допуская аварийного отключения котла. Красная стрелка устанавливается вручную в момент настройки давления системы.

Воздухоотводчик группы безопасности

Воздухоотводчик группы безопасности, его еще называют автоматический клапан для отвода воздуха, вместе с другими приборами крепится в самой верхней точке для того, чтобы воздух мог легко выходить. Принцип работы воздухоотводчика схож на работой крана Маевского. Отличие состоит только в том, что воздух из него отводится автоматически при превышении критического давления. Важность такой работы воздухоотводчика состоит в том, что вы практически не видите, когда и как выходит воздух из системы отопления. Это особенно важно в случаях возникновения аварийных ситуаций, когда при отсутствии должной реакции со стороны терморегулятора теплоноситель может закипеть.

Присоединение воздухоотводчика к коллектору должно быть герметичным, поэтому для этого применяются латунные или стальные, из нержавеющей стали, фитинги.

Предохранительный клапан группы безопасности

Предохранительный клапан группы безопасности защищает систему отопления от повышенного давления в трубах, даже если расширительный бак настроен и правильно работает. Клапан является аварийным устройством и при отсутствии должной реакции со стороны расширительного бака на критическое увеличение давления, сбросит лишний теплоноситель.

Предохранительный клапан группы безопасности выпускается в разных исполнениях. Самые используемыми, являются клапаны с механизмом пружинного типа. Однако на трубопроводах отопления с диаметром труб ≥ 200 мм, лучше работают клапаны с рычажно-грузовым механизмом. От предохранительного клапана требуется четкая реакция на критические моменты в системе отопления, учитывая ее инерционность. Так для труб, выдерживающих давление ≤ 0,25 Мпа, инерционность должна быть 15%, а для давления ≥ 0,25 МПа — 10%.

Диаметр предохранительного клапана группы безопасности должен быть равен диаметру патрубка подвода. Клапан должен мгновенно сработать в том случае, если расширительный бак сломан либо уже не может компенсировать увеличивающийся при нагреве объем теплоносителя. Согласно нормативам, предохранительный клапан должен врезаться в трубопровод на выходе из котла. При этом манометр устанавливается параллельно клапану.

Для того, чтобы работоспособность предохранительного клапана можно было проверить, в его верхней части расположена ручка красного цвета. Повернув ручку по стрелке можно визуально проверить работу прибора. В том случае, если предохранительный клапан не срабатывает или недостаточно хорошо держит теплоноситель, его необходимо заменить. В зависимости от того, в какой системе он работает, предохранительный клапан может быть рассчитан на разное давление. Поэтому, выбирая предохранительный клапан для группы безопасности своей системы отопления, вы должны знать параметры ее давления, как правило указанные на рубашке котла.

Для справки скажу, что в большинстве котельных установок верхний порог давления составляет 3 бара, хотя есть системы с максимальным рабочим давлением от 1.6 до 2 бар.

Нужен ли манометр в системе отопления?

Добавлен в корзину

Удален из корзины

Добавлен в избранное

Удален из избранного

1. Статьи
2. Котлы и водяное отопление

Чтобы обеспечить безопасную эксплуатацию закрытой автономной системы твердотопливного водонагревательного котла, необходимо установить группу безопасности. Она состоит из различных устройств и приборов, которые сохраняют работоспособность системы отопления. Кроме того, защищают ее от избыточного давления и появления лишнего воздуха. Если система безопасности спроектирована правильно, то она быстро среагирует на внештатную ситуацию. К примеру, лишний воздух в системе будет выпущен через специальные клапаны.

В группу безопасности системы входят следующие элементы:

• Предохранительный клапан давления.
• Манометр.
• Отводчик воздуха с запорным клапаном.
• Расширительные баки иногда относят к данной группе, хотя считаются отдельными элементами и используются для системы отопления.

Манометр

Данный элемент является самым важным. С его помощью определяется давление в системе. Каждый котел работает при определенном давлении, которое указано в его паспорте. Благодаря манометру можно следить за ним будет очень просто. Оно не должно опускаться или повышаться выше допустимого значения.

Предохранительный клапан

С помощью предохранительного клапана отводится вода из системы. Обязательное условие – клапан должны быть расположен выше котла. Выбирая данный элемент нужно знать, при каком давлении работает котел на твердом топливе. Группа безопасности соответствующая: 1, 2, 3, 6 атмосфер и так далее.

Воздухоотводчик

Воздухоотводчик предотвращает завоздушение системы. С его помощью отводится воздух. Если все подобрано и смонтировано правильно, воздухоотводчик запускается автоматически в момент выхода из строя системы терморегуляции.

Чаще всего все вышеперечисленные элементы размещаются в одном корпусе, который устанавливают на трубу подачи теплового носителя за котлом. Если пришлось купить группу безопасности отдельно, то нужно установить ее следующим образом: на подающей трубе за котлом, а клапан предохранительный немного выше котла. Монтировать данную систему должны профессионалы, ведь ошибка может привести к поломке котла.

Перепады давления

Большие перепады давления в котле вызваны неисправностью расширительного бака.

Если спустя некоторое время после начала отопительного сезона давление колеблется, нужно перепроверить проблемные места на исправность каждого из деталей блока безопасного использования

• теплообменника:
• манометра;
• воздухоотводчика, который выпускает воздух из теплоносителя;
• предохранительного клапана, сливающего часть воды в случае перепада давления или закипания;

в большинстве частных домов распространены дорогие, но эффективные автоматы, которые способны контролировать ситуацию круглые сутки.
Но всегда нужно помнить, что неисправность отопительной системы – это не только проблемы с микроклиматом в доме и денежные затраты, но лишение безопасности как всей системы, так и жителей дома.

Давление в закрытой отопительной системе

Установка современного котла, особенно двухконтурного, называется продавцами идеальным решением для домашнего отопления. При качественном монтаже нового котла закрытая принудительная система исправно служит несколько лет, но однажды давление в ней резко или постепенно снижается. Как найти причину низкого динамического давления?

Закрытая отопительная система нуждается в пристальном внимании. Падение или рост давления одинаково опасны для нее. Остаться без отопления зимой – худший кошмар домовладельца.
