Как установить термометр в систему отопления?

Термометр для отопления

Термометр в системе отопления используется для установки, измерения и регулировки температуры. Опытные монтажники сходятся во мнении, без этого устройства современную котельную представить невозможно.

Отсутствие «градусного» контроля нередко приводит к поломке. Нарушения чаще всего связаны с несоблюдением режима. Поэтому все владельцы собственных котельных основательно закупаются термометрами. Какие они бывают, как устроены, на что обращают внимание при выборе. Читайте в очередной статье Энциклопедии отопления .

Всем котлам по термометру

Термометры входят в базовую комплектацию большинства теплогенераторов. Газовые котлы оснащают приборами, напрямую связанными с блоком управления, что позволяет отслеживать показатели в реальном времени, а также регулировать мощность оборудования. При достижении определённого уровня, производительность можно снизить или поднять.

Твердотопливные котлы комплектуют приборами, показывающими текущую температуру. Отдельно рассматривают конструкции длительного горения. Они оснащены специальным элементом, который отслеживает положение задвижки. Чем шире просвет, тем больше воздуха попадает в камеру горения, соответственно и нагрев выше.

Если встроенного термометра нет, то его нужно срочно приобрести. Но сначала надо внимательно осмотреть корпус, и найти место фиксации . Отверстия для крепления имеют практически все котлы.

Изучите в инструкции пункт с соединительными размерами, запишите и покажите их продавцу. Также проверьте, есть ли в вашем аппарате манометр. Данный тип арматуры отвечает за давление. Отсутствуют оба элемента? Тогда разумнее купить совмещённое устройство.

Дальше выбираем диапазон. Многие берут термометры с запасом, забывая о погрешности, которая напрямую связана с расходом теплоносителя. Не хотите платить больше, выбирайте изделия с максимальным значением 120 градусов. Для бытового пользования этого вполне достаточно.

Традиции и инновации

Термометры отопления различают по принципу работу. Биметаллические действуют за счёт разницы расширений. Приёмные пластины изготовлены из двух сортов металла . Когда температура повышается, одна часть пластины деформируется и подаёт сигнал считывающему индикатору, другая сохраняет базовые характеристики. Такие термометры считаются самыми точными и надёжными.

Среди недостатков пользователи отмечают некоторую медлительность. При резком перепаде температур. Аппарат не сразу улавливает изменения, что повышает риск гидроудара. На этот случай должен быть манометр.

Ещё один тип, спиртовой термометр представляет собой колбу с капиллярной трубкой, заполненной подкрашенным спиртовым раствором.

При нагреве состав расширяется и стремится вверх по шкале. Никаких задержек в передаче данных. Всё как у обычного градусника. Единственный минус – смотреть температуру не очень удобно.

Перечисленные термометры относятся к погружным, устанавливаются на котле, балансировочном коллекторе или участке трубопровода для определения состояния циркулирующей жидкости.

Следующая группа представляет дистанционные датчики. Они монтируются за пределами модуля, но связи с ним не теряют. Термометр может находиться в любом месте , даже на улице. Умная электроника быстро и точно направляет данные в управляющий блок.

При покупке рекомендуют сравнивать расстояние , на которое распространяется сигнал, тип питания (батарейки или аккумулятор) и процент погрешности .

Типовые обвязки чаще всего работают на проводных датчиках. Погрешность у них ниже, да и эксплуатация не вызывает сложностей. Сигнал идёт по проводам, возможность ошибки в разы меньше.

Производители

Ассортимент термометров довольно обширен. Если вы купили модели разных марок, то готовьтесь к долгой настройке. В первую очередь это касается электронных термометров. Чтобы сэкономить время и силы, заказывайте продукцию одного бренда. Так вы обеспечите наилучшую коммуникацию устройств и избавите себя от дополнительных трат.

Традиционно высокий спрос на Watts. Немецкий концерн проектирует и выпускает инженерную сантехнику различной сложности, в том числе для бытового пользования. Отличительной особенностью термометров ваттс является надёжность и качество. Все изделия проходят многоуровневую проверку, о чём свидетельствуют сертификаты и паспорта.

Полезное коротко

Про гильзу. Не забудьте о длине гильзы. Классических 120 мм может не хватить. Максимальный показатель 160 мм.

Про исправность. Стрелка на циферблате ещё неустановленного термометра должна быть на отметке 0. Корпус герметичный без признаков вскрытия.

Про вид. Товар упакован в фирменную коробку, вскрывать её продавец обязан в вашем присутствии.

Видео в тему

Функции

Данный прибор предназначен для отображения температуры носителя тепла, находящегося во внутренней части котла или же в системе отопления дома.

ВНИМАНИЕ! Носитель тепла – это вода, находящаяся в отопительной системе дома, за счет которой и обеспечивается нагревание труб.

Это позволяет вовремя заметить изменение температурного режима и подкорректировать настройки работы котла. Если наблюдается аномальное понижение температуры в котле, то это указывает на его неисправное состояние, и то, что срочно нужно произвести ремонт оборудования.

В современных котлах практически все работает и настраивается в автоматическом режиме. Показатели термометра в данном случае являются неким индикатором для системы автоматики, которая сама изменяет параметры работы оборудования, опираясь на эти данные. Таким образом, нет нужды постоянно следить за работой котла, самостоятельно регулировать его настройки.

Какие существуют термометры?

Отопление позволяет использовать разнообразные устройства для труб. Многим приходится думать, каким градусником измерять температуру. Но установка термометра на трубопроводе зависит именно от особенностей используемой или проектируемой системы. Стоит рассмотреть разновидности датчиков.

ВНИМАНИЕ! Некоторые датчики рассчитаны на температуру до 100 градусов, но стандартная температура в системе отопления 40-50 градусов.

Жидкостные стеклянные термометры

Такой измеряющий прибор представляет собой устройство, которое нужно монтировать по месту, где будет производиться замер. Устройство устанавливается в систему, при этом в качестве реагирующего вещества применяется ртуть.

Некоторые изготовители предлагают использовать прибор, который наполняется метилбензолом, керосином или спиртом. При выборе вещества нужно учитывать среду, в которой находится термометр.

Так для водного отопления подбирается одно устройство, для капиллярного газового – другое. Такое изделие считается наиболее простым.

Манометрические термометры

Такой вариант обладает более сложной конструкцией, если сравнивать его со стеклянным прибором. Если рассматривать основные элементы, которыми обладает манометр, то нужно упомянуть:

  • баллон, который располагается в контрольной точке, где осуществляется замер температуры;
  • капилляр, который чем-то напоминает соединительную трубку;
  • манометр, который отличается пружинной конструкцией.

Если рассматривать особенности, то стоит сказать, что внутри баллона находится газ под давлением. За счет колебаний давления и осуществляются измерения.

Электрический термометр сопротивления

Для отопительных систем можно подбирать электрический термометр сопротивления. Он работает в соответствии с принципом изменения электрического сопротивления различных видов металлов.

Изменения происходят под воздействием высоких температур. Стоит отметить, что наиболее чувствительной составляющей изделия является проволочная спираль. При этом датчик, отвечающий за измерение температуры, надежно защищается специальной оболочкой.

Погружные приборы

Водяные изделия позволяют измерять температуру изнутри труб. Нужно выбирать прибор для водопровода с учетом модификаций системы, подходящего способа учета показаний.

Биметаллические

Приборы работают за счет того, что материал деформируется при нагреве. Из-за этого возникает давление на индикаторную стрелку. Приборы хороши тем, что точность их показаний очень высока.

Спиртовые

Можно рассматривать не только водные, но и спиртовые приборы, они чем-то похожи на обыкновенные устройства. Индикатором выступает спирт, который кроется в запаянной колбе.

Если происходит нагрев, то жидкость расширяется, стрелка показывает на соответствующее деление. Стоит отметить, что у подобных приборов есть существенны недостаток — с них неудобно снимать показания.

Читать еще:  Как правильно снять батарею отопления?

Дистанционные модели

В котельной могут применяться и дистанционные приборы. Смысл их работы заключается в том, что их монтаж происходит вне системы. Они могут подключаться к котлу, чтобы произвести правильные настройки.

Можно использовать дополнительные электронные модули для термометров на трубопроводах. В таком случае можно будет размещать прибор в любом удобном для вас месте. Среди преимуществ отмечают автономность, высокая точность показаний, действие на дальнее расстояние.

Инновационные. Энергоэффективные. Водонагреватели KOSPEL.

Более 30 лет компания KOSPEL выполняет заявленную миссию – обеспечить комфортное и чистое отопление. Внедряя новейшие технологии самых высоких стандартов качества, предлагаем отопительные приборы, отличающиеся функциональностью, дизайном, энергоэффективностью и возможностью использования возобновляемых источников энергии.

В этой статье мы проведем обзор водонагревателей косвенного нагрева KOSPEL. Водонагреватели косвенного нагрева – это агрегаты, работающие не напрямую от нагревательного элемента, а при участии теплоносителя, который нагревает воду, впоследствии используемую. Такие устройства работают от котлов различного типа, хотя опционально к ним могут подключаться электрические ТЭНы для работы без котла.

Отметим наиболее важные преимущества водонагревателей KOSPEL:

1. Водонагреватели изготовлены из высококачественной стали и защищены по всей поверхности равномерно нанесенным слоем эмали оптимально подобранной толщины. Нанесение эмали полностью автоматизировано, производится по технологии порошкового эмалирования емкостей. Эта технология (в отличие от традиционной «мокрой») обеспечивает безупречное качество нанесенного покрытия и обеспечивает высочайшую защиту от коррозии и долговечность теплообменника.

2. Автоматизацией охвачены не только эмалирование, но также другие ключевые процессы –пайка и производство всех деталей (включая патрубки, змеевики, водяные рубашки емкостей). Это гарантирует соблюдение наивысшей точности изготовления.

3. Каждое устройство перед отправкой потребителю проходит испытание на герметичность и тщательный контроль качества покрытия.

4. Эстетика и надёжность. Конструкторы и дизайнеры KOSPEL создают прочные, устойчивые к повреждениям корпуса с совершенными формами.

5. Эффективная теплоизоляция и высокая влагостойкость. Обеспечиваются тщательным выбором современных изоляционных и покрывающих материалов с точным расчётом толщины и других параметров.

Серии / модели водонагревателей KOSPEL

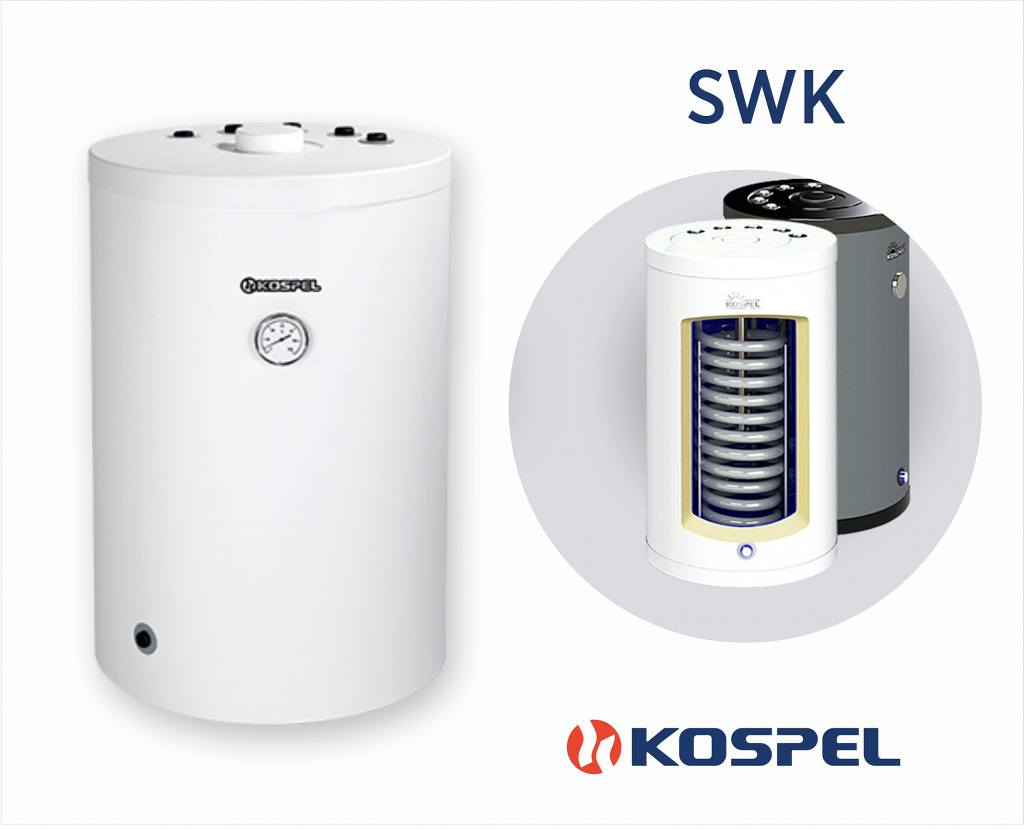

Накопительный водонагреватель косвенного нагрева SWK может быть вспомогательным агрегатом для работы с котлом любого типа, подключаться к нему специальными трубами, нагревающими воду внутри водонагревателя от котла и не использовать электроэнергию. Водонагреватель напольного типа, имеет увеличенный спиральный змеевик (проходящий по всей емкости бака сверху донизу) и верхнее расположением патрубков для удобного монтажа под настенным отопительным котлом. Увеличенный магниевый анод защищает бак от коррозии и имеет возможность (при необходимости) замены. На корпусе установлен температурный датчик с показаниями температуры воды внутри бака.

Класс «А» энергетической эффективности. Теплообменник SWK.А обеспечивает наивысший уровень энергосбережения. Полиуретановая изоляция толщиной 65 мм уменьшает потери тепла до 50%. В сравнении с подобными на рынке теплообменниками класса «C» экономия энергии достигает 320 кВт в год.

В линейке SWK KOSPEL – модели объёмом 100, 120 и 140 л.

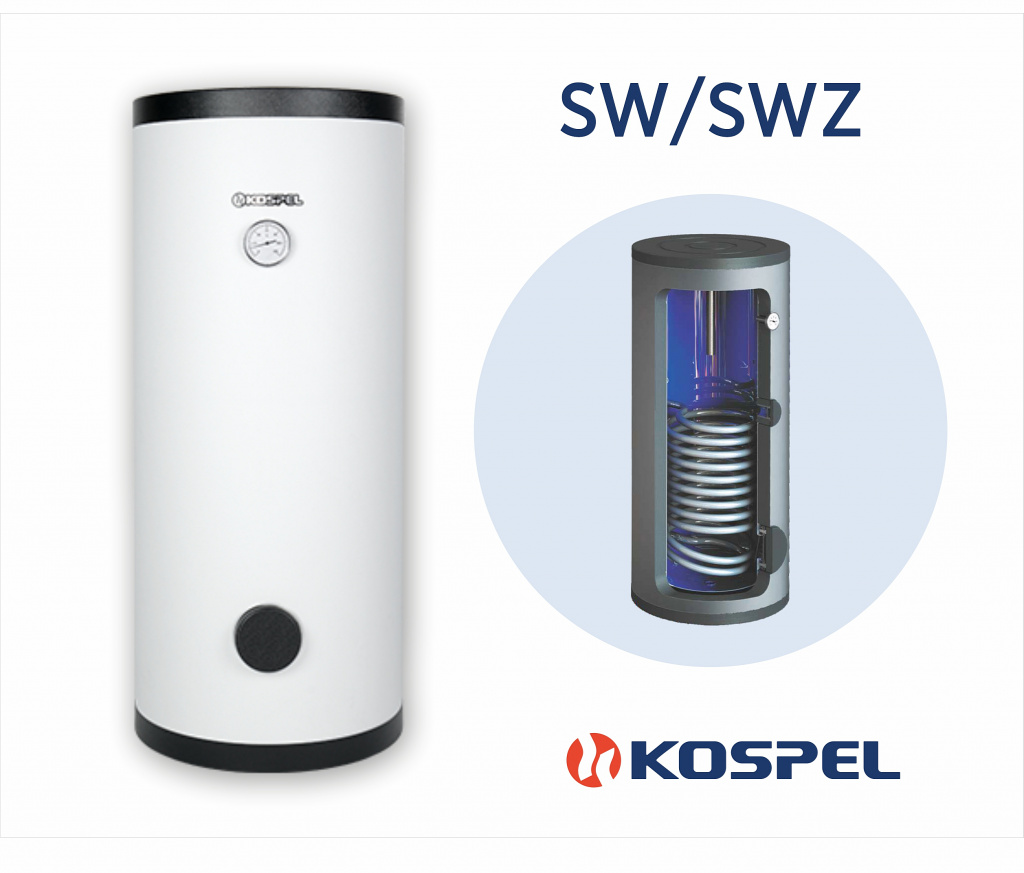

SW/SWZ

Вертикальные водонагреватели косвенного нагрева предназначены для быстрого нагрева и хранения бытовой воды. Они отлично приспособлены для совместной работы с отопительными котлами (электрическими, газовыми, жидко и твердотопливными), используя в качестве теплоносителя горячую воду, циркулирующую в системе отопления. Вертикальное напольное исполнение в стильном корпусе. На передней части нагревателя установлен термометр.

Особенность серии – возможность установки электрического ТЭНа : GRW-1,4 кВт/220В; GRW-2,0 кВт/220В; GRW-3,0 кВт/220В; GRW-4,5 кВт/380В с объемом от 100л; GRW-6,0 кВт/380В с объемом от 250л.

SW/SWK изготавливаются в большом диапазоне объёмов: 100, 120, 140, 200, 250, 300, 400, 500, 800 и 1000 литров.

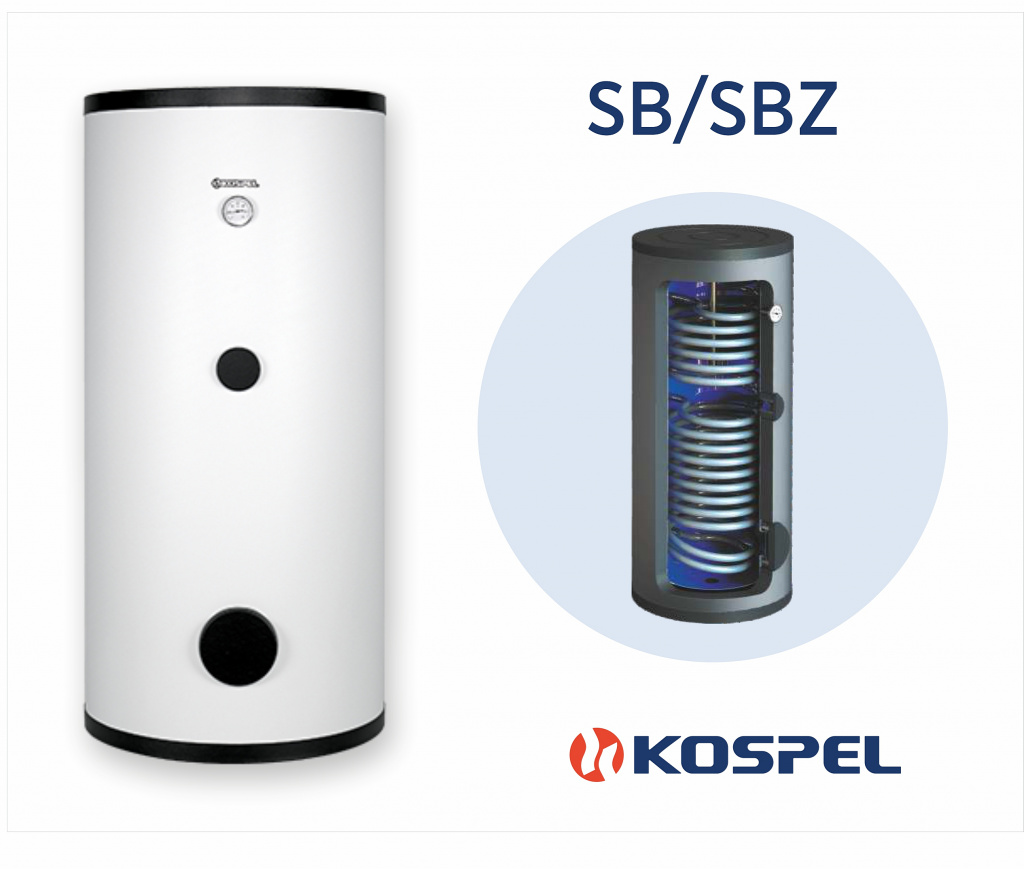

SB/SBZ

Эта серия водонагревателей косвенного нагрева с двумя змеевиками разработана для совместной работы с отопительным котлом и солнечной водонагревательной установкой.

Высокая производительность теплообменника . Большая поверхность теплоотдачи змеевика, длина которого достигает дна бака, обеспечивает быстрый нагрев воды и равномерную температуру во всем бойлере.

Возможность установки электрического ТЭНа : GRW-1,4кВт/230В; GRW-2,0кВт/230В; GRW-3,0кВт/230В; GRW-4,5кВт/400В в объемах от 200 литров, а также GRW-6,0кВт/400В в объемах от 250 литров.

Линейка моделей охватывает диапазон объемов от 200 до 500 литров.

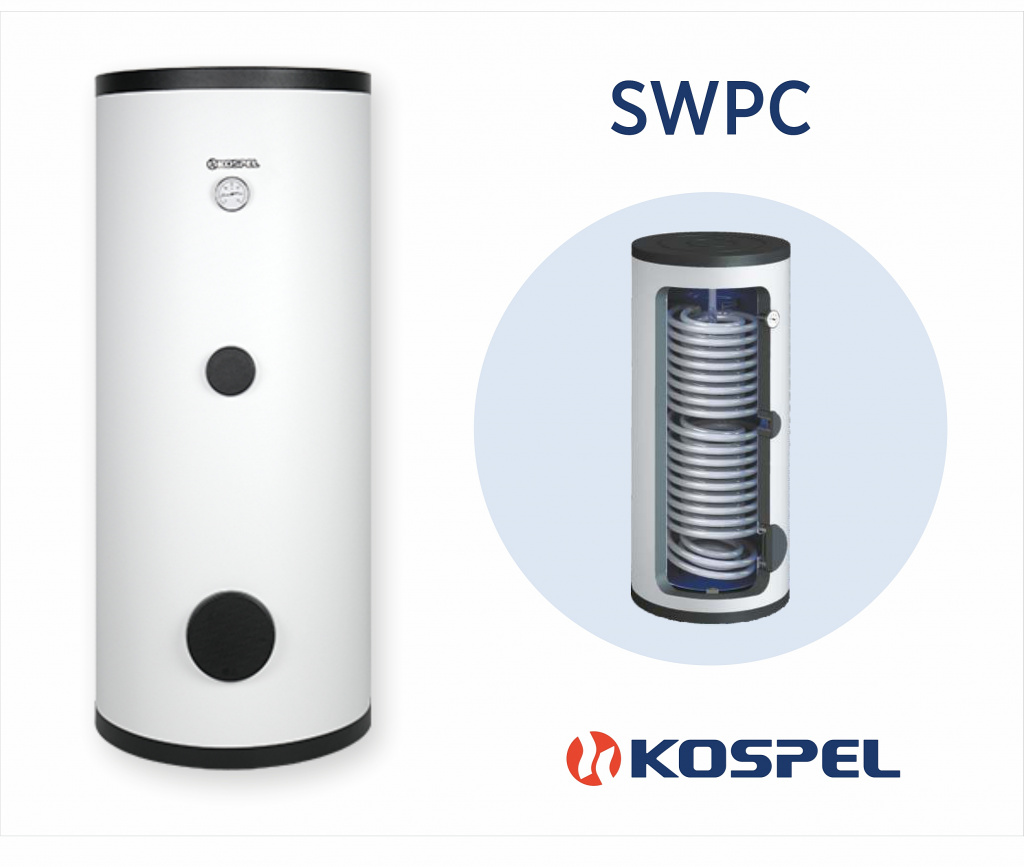

В этой модели установлен двойной змеевик с очень большой теплообменной поверхностью – площадью больше 4-х кв.м. Водонагреватель является идеальным выбором для совместной работы с тепловым насосом.

Возможность установки электрического ТЭНа: GRW-1,4кВт/230В; GRW-2,0кВт/230В; GRW-3,0кВт/230В; GRW-4,5кВт/400В.
Объём – 275 л.

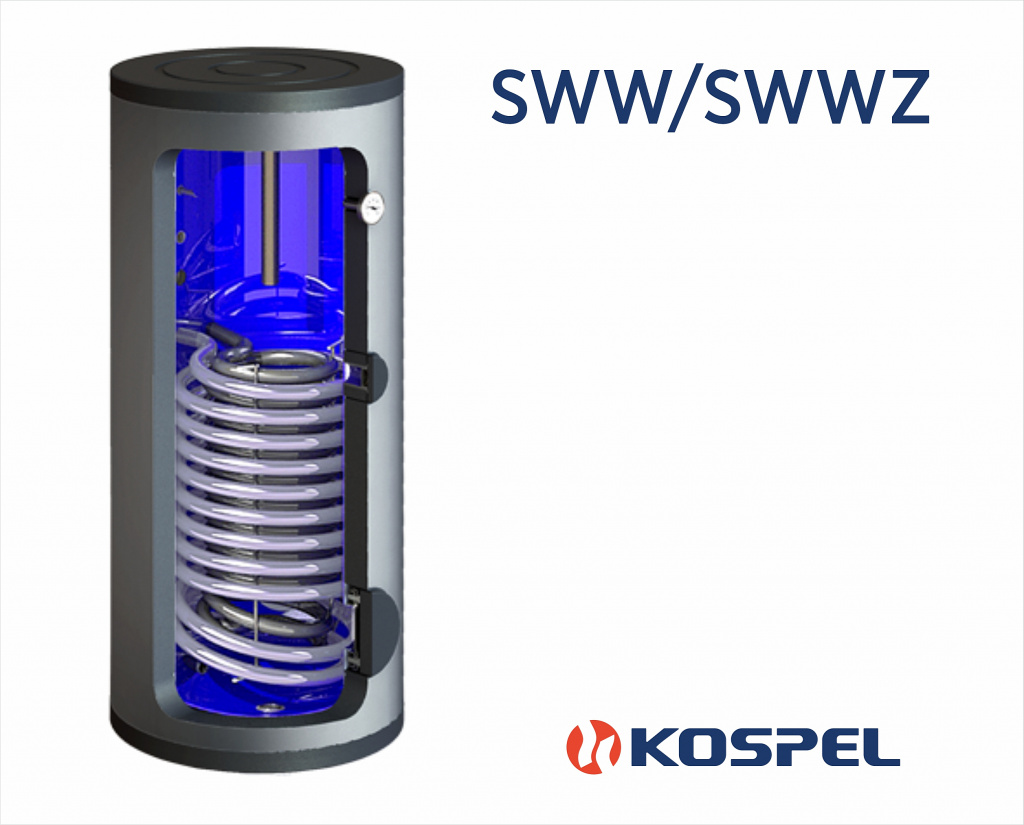

SWW/SWWZ

В моделях этой серии в нижней части бака расположены теплообменники с двумя спиральными змеевиками. Водонагреватели рекомендуются для применения в случаях нагрева воды при совместной работе с отопительным котлом и другим источником тепла.

Возможность установки электрического ТЭНа : GRW-1,4кВт/230В; GRW-2,0кВт/230В;
GRW-3,0кВт/230В; GRW-4,5кВт/400В или GRW-6,0кВт/400В.
Линейка моделей охватывает диапазон объемов от 300 до 500 литров.

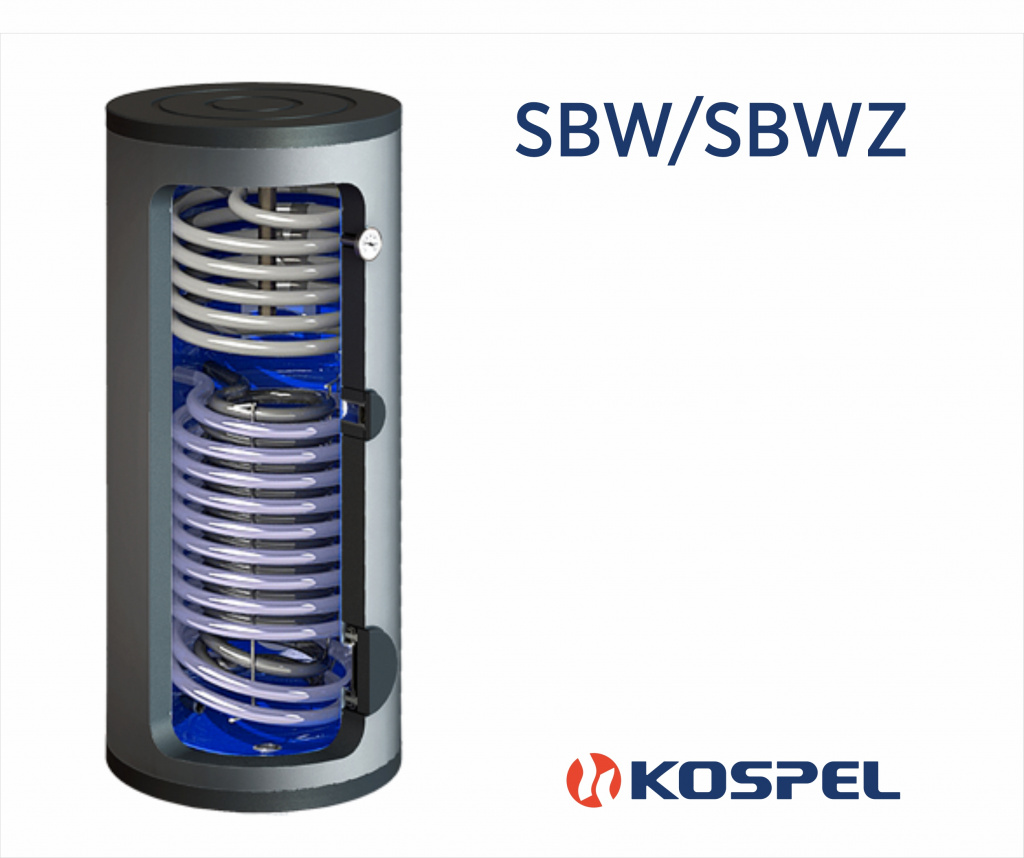

SBW/SBWZ

Конструктивная особенность этого напольного водонагревателя – теплообменник с тремя спиральными змеевиками: два в нижней и один в верхней части бака. Позволяет подключить три источника тепла.

Возможность установки электрического ТЭНа : GRW-1,4кВт/230В; GRW-2,0кВт/230В; GRW-3,0кВт/230В; GRW-4,5кВт/400В, или GRW-6,0кВт/400В.

Линейка моделей охватывает диапазон объемов от 300 до 500 литров.

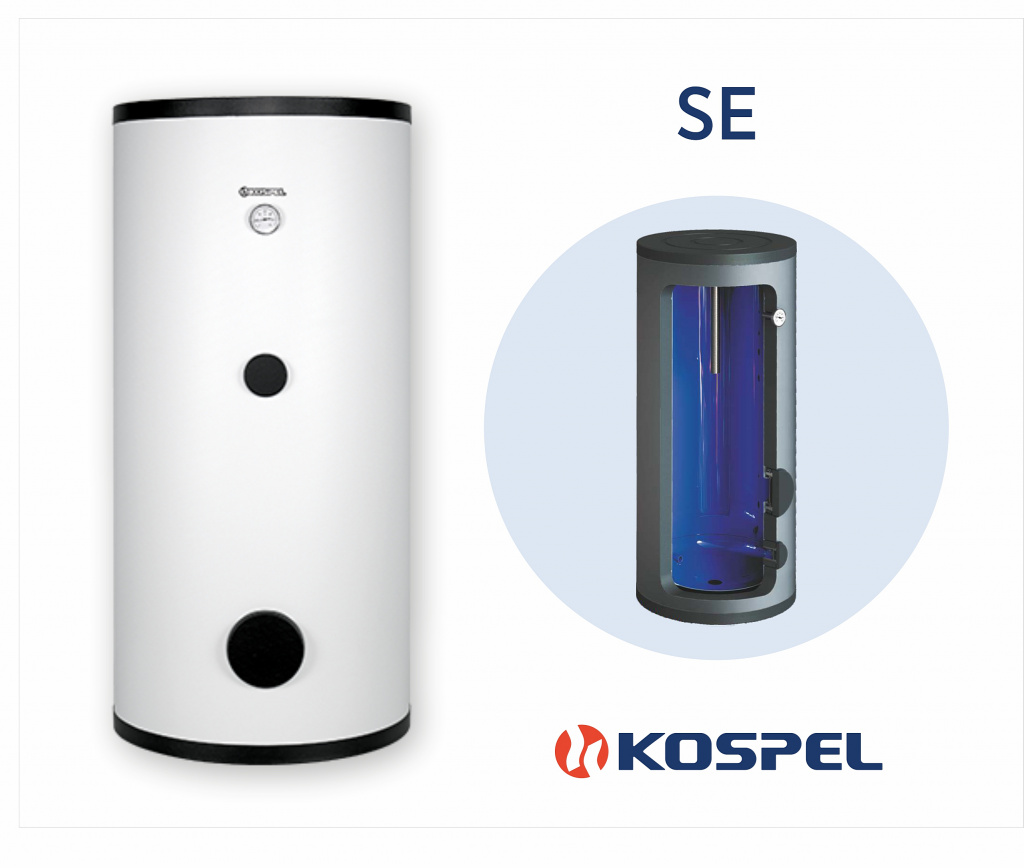

KOSPEL серии SE напольного исполнения в эстетичном и устойчивым к повреждениям корпусе из прочного ABS-пластика идеально подходит для хранения горячей бытовой воды.
Возможность установки электрического ТЭНа: GRW-1,4кВт/230В; GRW-2,0кВт/230В; GRW-3,0кВт/230В GRW-4,5кВт/400В во всех ёмкостях, а также GRW-6,0кВт/400В в ёмкостях от 250 литров.

Линейка моделей охватывает диапазон объемов от 140 до 500 литров.

SP-180

Особенности SP-180:

Монтаж в любом положении . Специальная конструкция теплообменника и прилагаемые к нему монтажные кронштейны позволяют установить теплообменник в вертикальном положении (напольном или навесном), а также в горизонтальной позиции. SP-180.А устанавливается только вертикально.

Технология гофрированной рубашки . Гофрирование стенок емкости увеличивает площадь теплообмена и номинально допустимое давление в баке, что позволяет установку теплообменника в системах закрытого типа (при номинальном давлении в водяной рубашке 0,3 МПа).

Класс «А» энергетической эффективности (SP-180A) . Теплообменник SP-180А обеспечивает наивысший уровень энергосбережения. Изоляция уменьшает потери тепла до 50%. В сравнении с подобными на рынке теплообменниками класса «C» экономия энергии достигает 380 кВт в год.

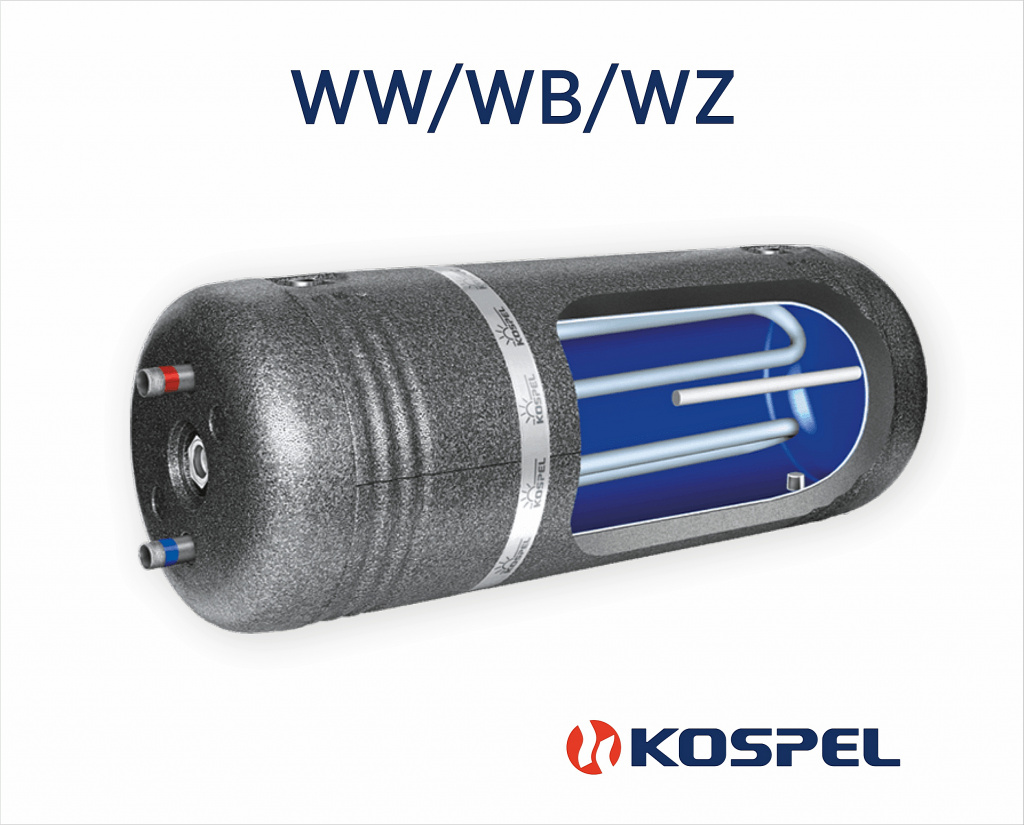

WW/WB/WZ

Горизонтальные водонагреватели косвенного нагрева серии WW в модернизированном корпусе используются для нагрева и хранения бытовой воды. Оснащены двойным змеевиком и патрубками для системы отопления с наружным водяным контуром (например, печное отопление с водяным контуром). Водонагреватели этих серий отлично приспособлены для совместной работы с твердотопливными котлами.

Особенности ВН этих серий:

Температурный указатель позволяет контролировать температуру в теплообменнике.

Распылитель воды ограничивает смешивание холодной и горячей воды и обеспечивает + наиболее оптимальное распределение температуры воды в бойлере.

Высококачественная термическая изоляция изготовлена из черной, повышенной твердости полиуретановой пены, которая была разработана специально для тепловых систем.

Возможность установки электрического ТЭНа : GRW-1,4 кВт/220В; GRW-2,0 кВт/220В; GRW-3,0 кВт/220В или GRW-4,5 кВт/380В.

Изготавливаются объемом 80, 100, 120 и 140, литров.

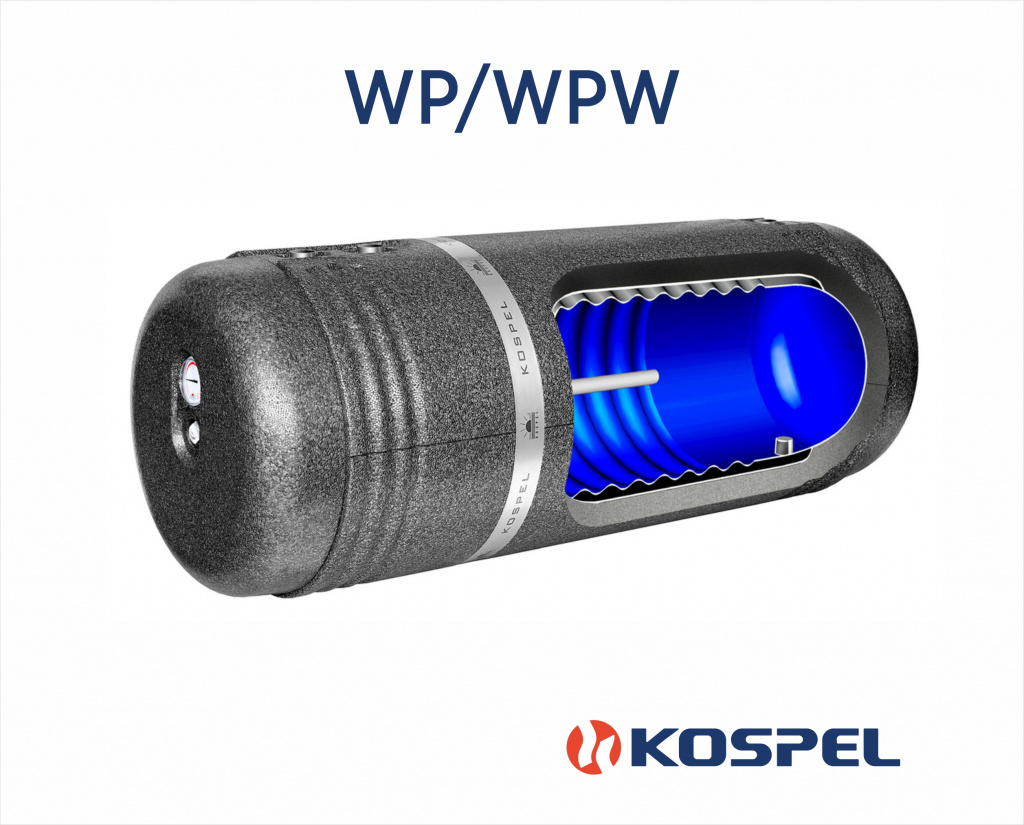

WP/WPW

Горизонтальные теплообменники горячего водоснабжения серии WP оснащены водяной рубашкой, которая обеспечивает максимальную тепловую мощность и самое короткое время нагрева воды. Идеально работают совместно с твердотопливными котлами.

Особенности ВН этих серий:

Температурный указатель . Позволяет контролировать температуру в теплообменнике.

Распылитель воды . Обеспечивает равномерную подачу холодной воды в теплообменник, что способствует наиболее удобным температурным режимам на выходе.

Читать еще:  Как выдуть воду из системы отопления?

Высококачественная изоляция из полиуретановой пены повышенной твердости.

Возможность установки электрического ТЭНа : GRW-1,4 кВт/220В; GRW-2,0 кВт/220В; GRW-3,0 кВт/220В или GRW-4,5 кВт/380В.

Изготавливаются объемом 100, 120 и 140 литров.

О компании KOSPEL

Компания Kospel S.A. (основана в 1990-м году) является одним из самых крупных в Европе производителей водонагревателей и электрических отопительных котлов. Продукция компании экспортируется в 57 стран мира. Продуктами фирмы Kospel пользуются свыше 5.5 млн потребителей.

В связи с повышенным интересом к возобновляемым источникам энергии в современном мире, в январе 2010-го года была запущена производственная линия для изготовления солнечных коллекторов. Компания Kospel, первая в Польше, представила полную систему солнечной водонагревательной установки с коллекторами и теплообменниками ГВС собственного производства. В 2011-м году был внедрен в производство первый проточный водонагреватель в Европе с сенсорным LCD.

С ноября 2019 года развитие бренда Kospel продолжается в рамках семьи Viessmann.
_________

Уже более 20 лет «КОНТУРТЕРМ» представляет продукцию Kospel на Калининградском рынке. «КОНТУРТЕРМ» является официальным дистрибьютором и авторизованным сервисным центром по обслуживанию продукции Kospel на территории Калининградского региона.

Доступна быстрая поставка под заказ по фирменному каталогу.

Типы регуляторов

Терморегуляторы для батарей отопления также различают по способу поступающего сигнала. Есть несколько вариантов поступления сигнала на термостатический компонент:

  1. От воздуха в здания.
  2. От теплоносителя.
  3. От воздуха поступающего снаружи.

Первый регулятор, который применяли, получал сигнал только от теплоносителя. Точность такой регулировки была 1-7 °

Но таких данных было недостаточно для точных значений. Поэтому стали применять регулировочные краны для батарей отопления, которые могут контролировать изменения и поддержание температурного режима в помещении. Такие терморегуляторы более востребованы, чем ручные. Ведь они не требуют постоянного присутствия человека, а регулируют температуру самостоятельно и поддерживают комфортные условия в помещении.

Не менее популярным является прибор, состоящий из нескольких элементов: терморегулятор для радиаторов отопления и датчик. Он реагирует также быстро на перепады температуры, как и автоматический регулятор.

Из конструктивных особенностей термостата их можно разделить на несколько видов. Поэтому регуляторы могут быть:

  1. Прямого действия.
  2. С электрическим управлением.

Термостат прямого действия устраивают перед радиатором отопления. Такое устройство получает сигнал об изменениях температурного режима от теплоносителя.
Регулировка температуры радиатора отопления происходит за счет закрытия или открытия подачи теплоносителя. Устроенный на регуляторе клапан оборудован шкалой, которая установлена на головке прибора. На шкале указаны цифры при помощи, которых можно устанавливать нужную температуру в помещении.

Терморегуляторы для радиаторов отопления с электроуправлением делятся на две категории:

  1. Регуляторы способные управлять нагревом или насосом котла.
  2. Регуляторы, которые могут послать сигнал клапану. Клапан устанавливается перед батареей на трубе. Регулировочный вентиль регулирует подачу тепла. А размер клапана зависит от диаметра используемой трубы.

Термометры для котла отопления – виды и установка

Оптимальный режим работы любого отопительного оборудования регулируется с помощью измерительных приборов, играющих важную роль в этом процессе – ведь согласно их показателей происходит изменение режима работы котла.

В современных отопительных приборах термометры практически всегда входят в обязательную комплектацию. Различают два основные вида приборов для измерения температуры теплоносителя:

  1. Визуализация текущих показателей.
  2. Связь термометра с блоком управления котла. При достижении определенного уровня температуры система регулирует уровень мощности.

Такие системы входят в обязательный набор для всех газовых котлов отопления. Для классических твердотопливных устройств применяется первый тип термометра. Исключения составляют котлы длительного горения, где с помощью специального устройства происходит регулирование задвижки зольника, тем самым увеличивается (уменьшается) приток воздуха в камеру горения.

Если на твёрдотопливном котле нет установленного термометра, то перед его приобретением необходимо выяснить ряд вопросов:

  • Место крепления прибора на корпусе котла. Практически все отопительные приборы имеют специальное отверстие для установки термометра. Согласно методу установки и размерам необходимо подбирать соответствующую модель измерителя.
  • Подключен ли к котлу манометр. Он необходим для визуального контроля давления воды в системе отопления. Нередко приобретают совмещенные модели приборов, которые выполняют две функции – измерение показателей давления и температуры.
  • Температурный диапазон измерений. Нередко допускается ошибка при выборе этого параметра и приобретается термометр с «запасом». Однако при этом не учитывается, что чем выше верхний температурный порог измерений, тем больше их погрешность. Рекомендуется выбирать прибор с максимальным значением 120 °С.

После определения всех вышеизложенных характеристик можно приступать к выбору конкретной модели. Однако стоит учитывать, что термометры разделяются по методу определения температуры.

  1. Биметаллический
  2. Производители
  3. Спиртовые
  4. Производители

Биметаллический

Принцип работы этого вида термометров основан на различном коэффициенте температурного расширения металлов. В его конструкции есть биметаллическая пластина, состоящая из двух различных металлов. При нагреве один из них начинает деформироваться, тем самым изменяя показания на индикаторе.

Это довольно надежные устройства, которые отличаются высокой точностью показаний. Но у них есть один недостаток – большая инертность. При резком изменении температуры среды показания отобразятся не сразу, а только через некоторое время. Это может быть существенным при поступлении уже нагретого теплоносителя в систему отопления.

Производители

Существует множество производителей биметаллических термометров. Но самыми надежными считаются приборы компаний Dani, Watts и Introll. Стоимость их колеблется от 250 до 400 руб.

Спиртовые

Принцип работы этого типа термометра заложен в его конструкции. Он представляет собой сосуд из материала с высоким показателем сопротивления теплопередачи с нанесенной на поверхность градусной шкалой. При нагревании спирт расширяется, тем самым начинает перемещаться по сосуду вверх. В результате чего можно определить по шкале текущую температуру теплоносителя.

Этот тип прибора во многом схож с обычным градусником. Но именно из-за этого есть и недостаток в работе – неудобный вид для визуального снятия показаний.

Производители

Самым известным производителем является компания Watts. Стоимость их продукции составляет 1600 руб., что на порядок дороже биметаллических.

[divider]В данной статье были рассмотрены только те виды термометров, которые не входят в обязательную комплектацию котла отопления. Если же произошла поломка встроенного прибора измерения температуры, то его замена должна согласовываться с сервисным центром компании-производителя.

Комплект установки. Что входит в стоимость стандартной установки счетчика тепла

  • Выезд специалиста СтройКлимат Выезд монтажника.
  • Установка теплосчетчика Установка счетчика тепла с материалами компании СтройКлимат.
  • Накидная гайка Запорная арматура для быстрого монтажа.
  • Счётчик тепла ½ (или ¾) Теплосчетчик от различных производителя до 20 диаметра
  • Пломбировка теплосчетчика Пломбировка – обязательная процедура, без которой ни одна ТСЖ не зарегистрирует теплосчетчик.
  • Фильтр ГО Фильтр грубой очистки в обязательно нужно установить перед счетчиком тепла (см. паспорт изготовителя).
  • Пакет документов После установки мы собираем пакет документов и прикладываем СРО и схему.

Подключение буферной емкости и ее использование

Буферная емкость позволяет накапливать много тепловой энергии, в большом объеме нагретого теплоносителя. Затем отдавать ее в систему отопления дома постепенно, с помощью особенной обвязки. Использовать твердотопливный котел с буферной емкостью значительно удобней, комфортно.
Можно топить редко и помногу.

Фактически, буферная емкость с обычным твердотопливным котлом сейчас конкурирует с пеллетным автоматизированным котлом, или с различными модификациями твердотопливного котла на большую загрузку (т.н. длительного горения).
Какие имеются плюсы и минусы, в чем недостатки вариантов – далее…

Читать еще:  Какое давление должно быть в ресивере отопления?

В чем же особенность применения теплоаккумулятора и как его подключить правильно, чтобы использование было комфортным и безаварийным?

Схема подключения (обвязки) буферной емкости с твердотопливным котлом

На схеме твердотопливный котел и буферная емкость.
Схема упрощенная, не указаны краны, термометры, манометры и др.

Применены два трехходовых клапана.

Первый клапан включен в контур котла. Он предохраняет котел от низкой температуры теплоносителя (от работы ниже точки росы и увлажнения…). Клапан обязателен, так как с буферной емкостью работа кола в неблагоприятном «холодном» режиме продолжительная.

В данной схеме применяется смесительный клапан (смешивает жидкости). Направление движения жидкости по байпасу указано стрелкой.
Клапан управляется термоголовкой, датчик которой расположен на обратке котла.

Клапаном поддерживается температура на обратке котла больше чем 60 градусов.

Второй клапан находится в контуре радиаторов. Он поддерживает температуру в радиаторах по желанию пользователя. Часть обратки от радиаторов через клапан может направляться на подачу.

Здесь применяется разделительный клапан (разделяет потоки). Направление движения жидкости через байпас указано стрелкой. Датчик термоголовки радиатора размещается на подаче на входе в радиаторную сеть.

Следует обратить внимание на расположение насосов. Только с таким расположением насосов относительно трехходовых клапанов обеспечивается их работа.

Но насосы могут располагаться и на подающей ветви, принципиальной разницы нет.

Твердотопливный котел не автоматизирован, его работа должна контролироваться человеком по показаниям термометров, которыми снабжается буферная емкость. А также желательно установить термометр на трубопроводе на подаче в радиаторную сеть (в месте расположения датчика термоголовки).

Используется температурное реле в контуре радиаторов. Оно защищает пластиковые трубопроводы радиаторной сети от слишком высокой температуры. Настраивается на 85 градусов. Отключает насос радиаторного контура и включает звуковой сигнал (звонок), который предупреждает пользователя о срочной необходимости потушить горение в котле.

В сеть параллельно радиаторам может быть включен контур теплого пола.
Какие схемы используются в теплом полу

Вода ГВС нагревается во встроенном в емкость теплообменнике.

Другие схемы обвязки

Схема включения (обвязки) буферной емкости с использованием автоматического управления трехходовым клапаном с помощью сервопривода. Здесь используются одинаковые смесительные клапаны, в контуре радиаторов клапан установлен на подаче.

Схема подключения теплоаккумулятора к твердотопливному котлу с использованием автоматики управления температурой радиаторов. Используется датчик температуры на подающей ветви на радиаторы и информация с комнатных термостатов. А также управление насосом радиаторов (отключение) в случае критического повышения температуры.

Режим топки и объем емкости

Кроме твердотопливного котла буферная емкость будет полезной с электрокотлом, если подключен дешевый ночной тариф электричества. Тогда заряжать теплоаккумулятор можно ночью.

Объем теплоносителя: специалисты рекомендуют примерно тонну воды на 200 м кв. утепленного дома. Если больше – неудобно, долго заряжать. Меньше – чаще топить. При таком объеме топка примерно раз в сутки в средние морозы или реже.

Количество энергии которое может накапливать теплоаккумулятор в зависимости от емкости

Продолжительность топки напрямую будет зависеть от мощности твердотопливного котла. Рекомендуется с буферной емкостью использовать более мощный котел, чем подобранный по теплопотерям. Возможно использование котла в 2 – 3 раза мощнее, что увеличивает комфортность использования, укорачивает топку.

Как правило, с режим топки выбирают по опыту, таким образом, чтобы разогревать теплоноситель до 80 градусов. При этом радиаторная сеть работает в низкотемпературном режиме 50 – 60 градусов. Общее остывание теплоносителя на 20 – 40 градусов в течении суток обеспечивает компенсацию потери тепловой энергии домом. Количество секций радиаторов подбирается на низкотемпературный режим обогрева.

Подбор насосов и балансировка

Чтобы емкость работала правильно, у нее вверху должна находиться более теплая вода. Она же сразу забирается в радиаторную сеть. После начала топки радиаторы нагреваются сразу.
Но для этого вода по емкости должна двигаться сверху вниз. Т.е. в контуре котла расход должен быть больше. Как правило, это достигается даже одинаковыми насосам и одинаковым режимом работы (в контуре котла сопротивление меньше). Или в контуре радиаторов ставится дросселирующий кран.

Давление в системе с буферной емкостью делается пониженное – 0,7 -1,5 атм. Гидроаккумулятор подбирается объемом – 12% от объема воды в системе.

Важно. Насос контура котла нужно отключать после того как котел прогорит. Иначе произойдет ускоренное охлаждение теплоносителя через теплообменник котла и дымоход. Удобно сделать автоматику на отключение после снижения температуры в котле. В любом случае, выключатели двух насосов нужно расположить удобно на стене в месте обслуживания отопления, так как пользоваться отключением насосов придется часто.

Преимущества применения тепловых аккумуляторов

Помимо всего прочего, буферная емкость позволяет эксплуатировать твердотопливный котел в оптимальном режиме. Сжигание дров (угля) производится с наибольшей подачей воздуха, максимально эффективно (с наибольшим КПД), с наибольшей температурой, при этом образуется меньше СО, смолы и недогоревшей золы (сгорает). Все режимы с ограничением подачи воздуха являются не оптимальными для горения.

В продаже можно встретить множество дорогих буферных емкостей от Европейских производителей. Но местного производства обойдутся в 2 – 3 раза дешевле. Заказывают часто из нержавейки. Делают теплоаккумуляторы и отдельные мастера, «гаражная» емкость из черного металла 3 – 4 мм будет дешевой, но сколько времени ее можно эксплуатировать под давлением…

  • Система с твердотопливным котлом и буферной емкостью отличается значительными первоначальными затратами. Но в дальнейшем отопление дровами или (и) углем наиболее дешевое, а комфортность повышенная. В схему «просится» электрический котел, обеспеченный дешевым тарифом, что только повысит комфортность отопления.
  • Пеллетный котел автоматизированный требует обслуживания, как правило, раз в неделю. Но он еще дороже сам по себе, чем первая схема, и топливо также дорогое.
    Чем выгоднее отапливать частный дом
  • Так называемые «котлы длительного горения» с большим объемом загрузки, в целом, имеют массу недостатков, сложны и дороги (хоть и не настолько как первые схемы), рекомендованы быть не могут.
    Подробнее Какие встречаются котлы длительного горения

Дешево и сердито

GSM-Термометр обойдется в 9500 руб., плюс оплата работы монтажника, что в любом случае будет в разы дешевле, чем использование специализированных решений от производителей котлов. При этом встроить устройство можно практически в любую систему отопления на базе современных решений.

Кстати, специалисты компании Телеметрика не только продают устройства, но и устанавливают их. Услуга доступна для клиентов из Москвы и МО, а также Санкт-Петербурга и ЛО.

Это сильно расширяет возможности по управлению микроклиматом в доме, позволяет значительно экономить (особенно в загородных домах, куда люди наведываются время от времени), плюс делает систему еще надежнее благодаря использованию двух систем управления (котловой и внешней), подстраховывающих друг друга. Не говоря о постоянном удаленном контроле за состоянием отопительной системы и возможности оперативно решить проблемы в случае их возникновения. Это тоже экономия времени, сил и денег, так как восстановить замерзшую систему отопления — та еще задачка.
